Ajouter une toiture

Une toiture ArchiFacile se dessine comme un contour fermé. Chaque côté du contour porte un pan de toit, et le logiciel en déduit le faîtage, les arêtiers et les noues. Vous n'avez jamais à les tracer.

1. Dessinez votre plan

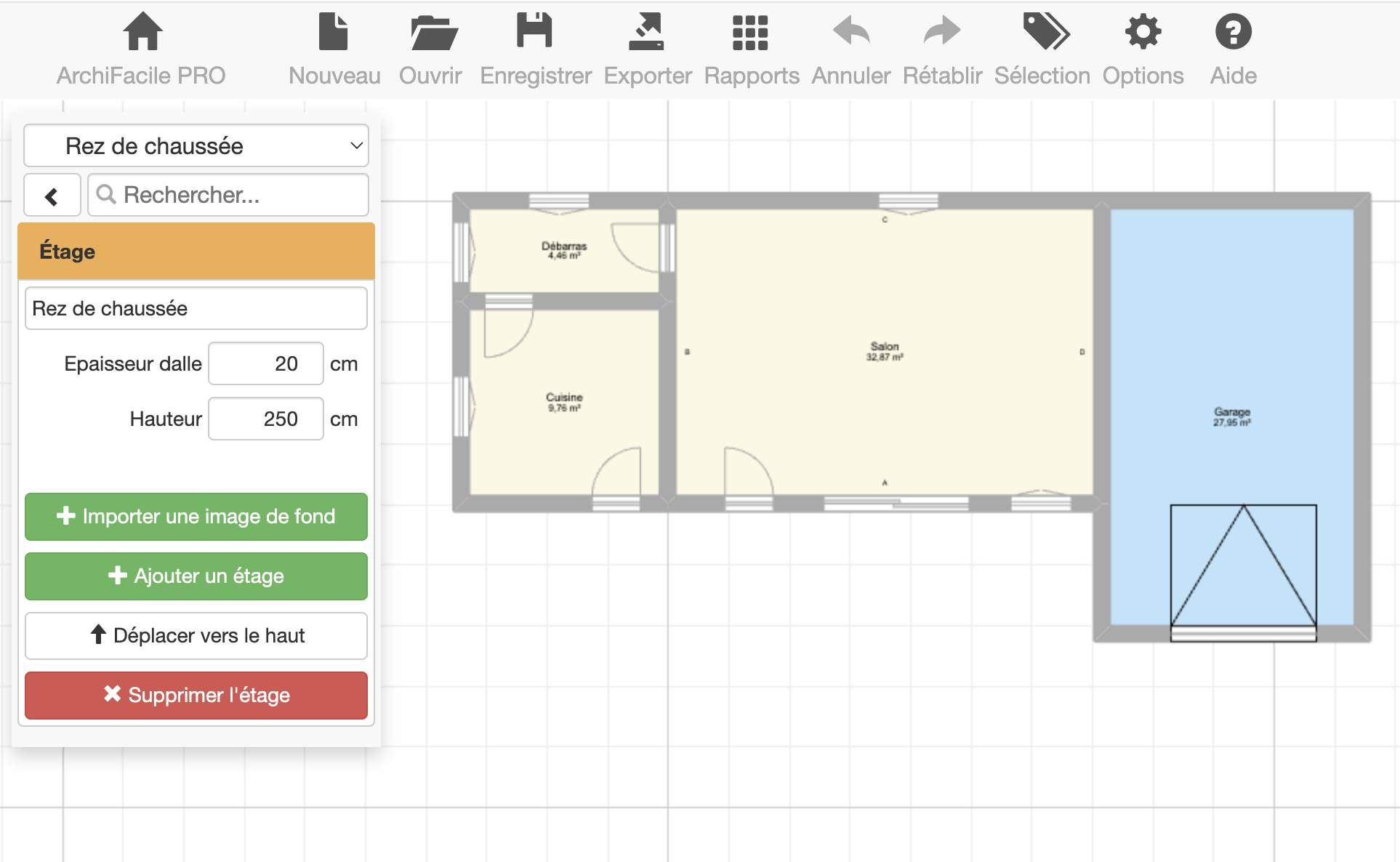

Commencez par créer votre plan en dessinant les murs et en ajoutant les éléments nécessaires (portes, fenêtres, etc.). La toiture se pose ensuite par-dessus.

2. Créez un étage pour la toiture

La toiture se place en général sur un étage à part, ce qui permet de continuer à travailler l'étage du dessous sans la déplacer :

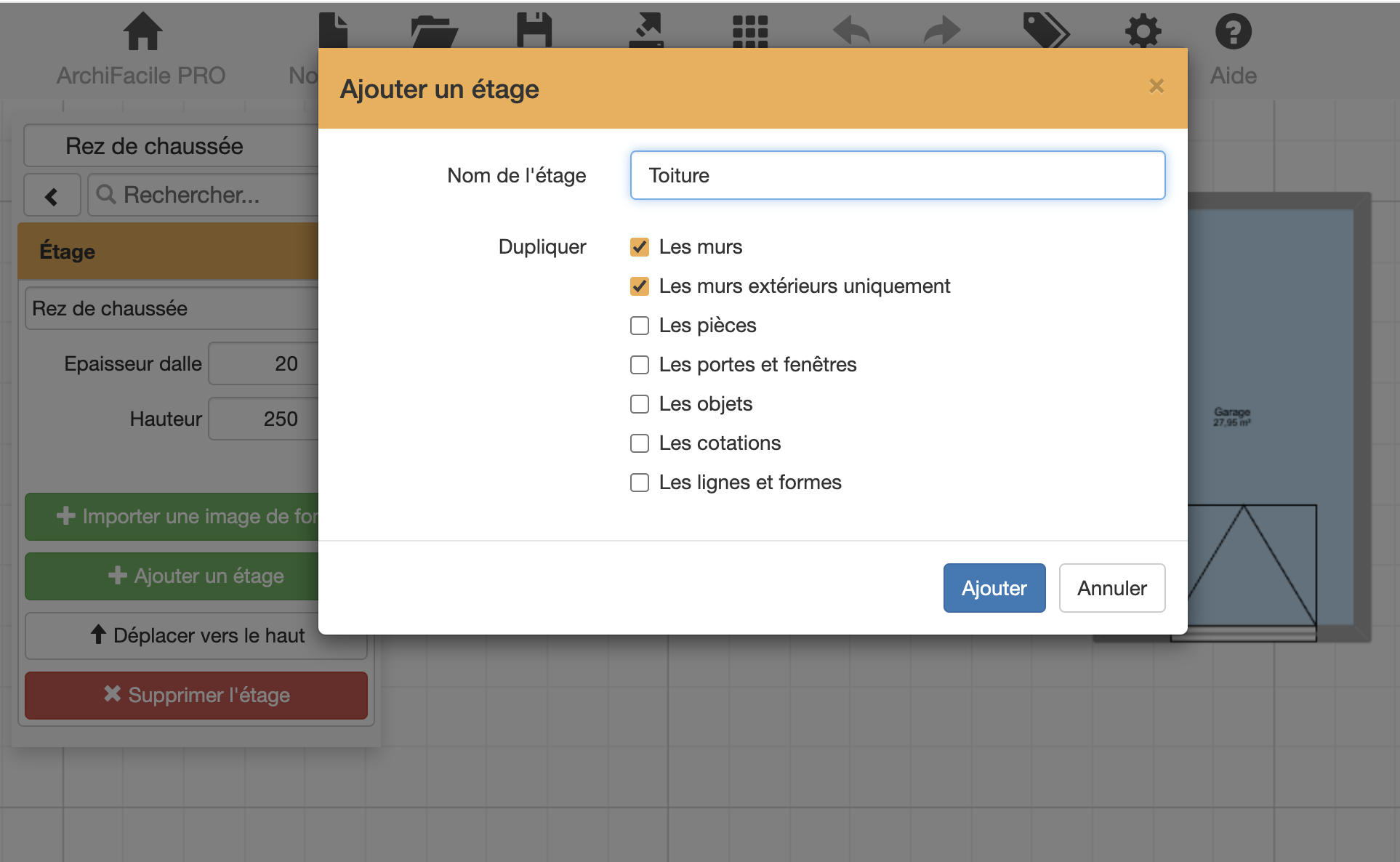

Dupliquez l'étage existant en copiant les murs extérieurs.
Nommez ce nouvel étage Toiture (ou un autre nom de votre choix).

Pour des combles aménagés, où les pièces se trouvent sous le rampant, la toiture peut rester sur cet étage et descendre dans l'étage des combles : donnez-lui une Hauteur de rive négative, un réglage qui se fait en vue 3D (voir la section Réglez la pente).

Voir ajouter un étage.

3. Posez la toiture

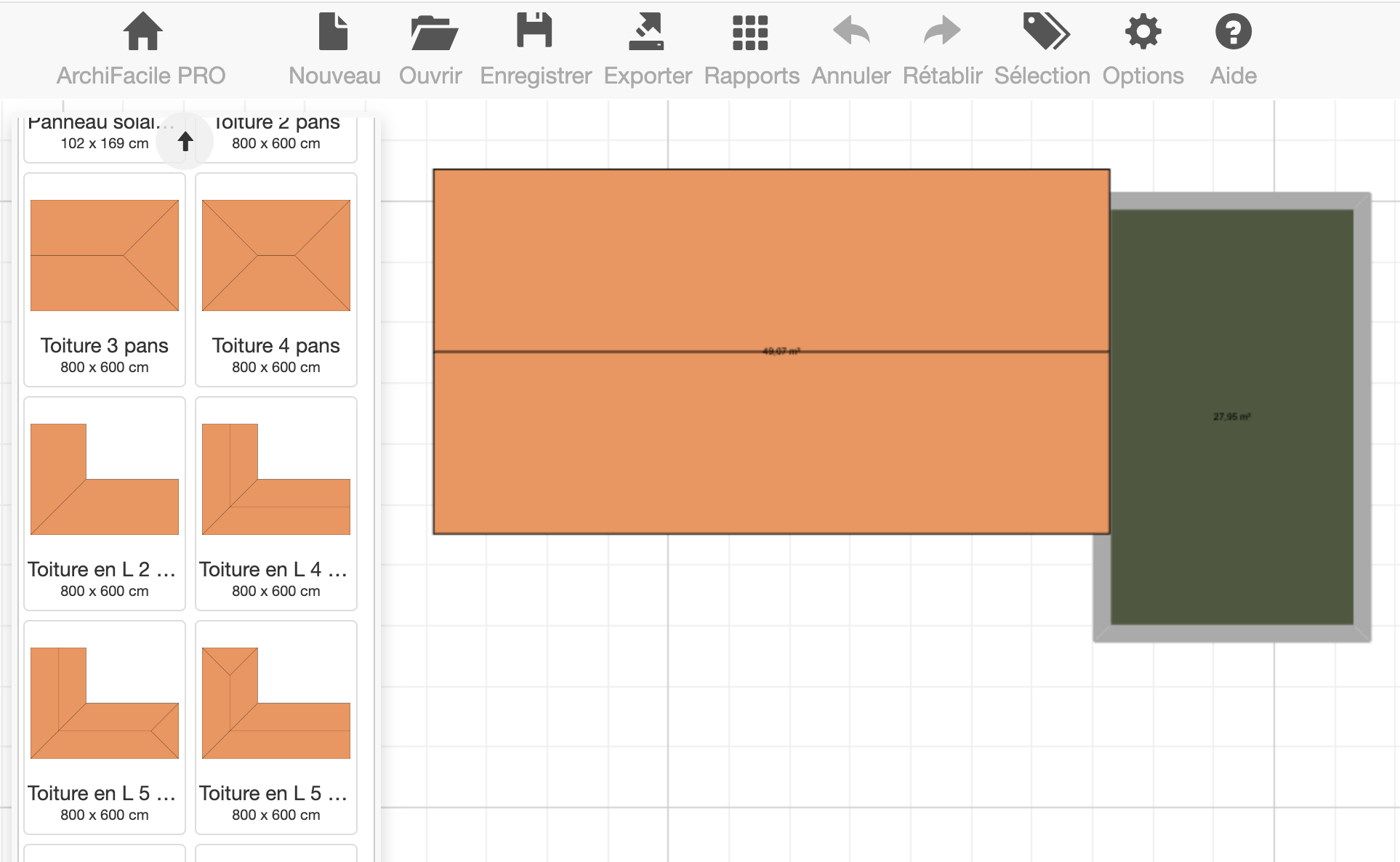

Dans le menu de gauche, ouvrez Toitures et glissez sur le plan la forme la plus proche de votre maison. Neuf formes sont proposées :

Monopente, un seul versant.
Deux pans, trois pans, quatre pans (croupes).
Cinq variantes de toiture en L.

Ce n'est qu'un point de départ. Réglez ensuite son emprise avec les champs Longueur et Largeur du groupe Dimensions, ou en attrapant les poignées de la toiture sur le plan.

4. Modifiez le contour

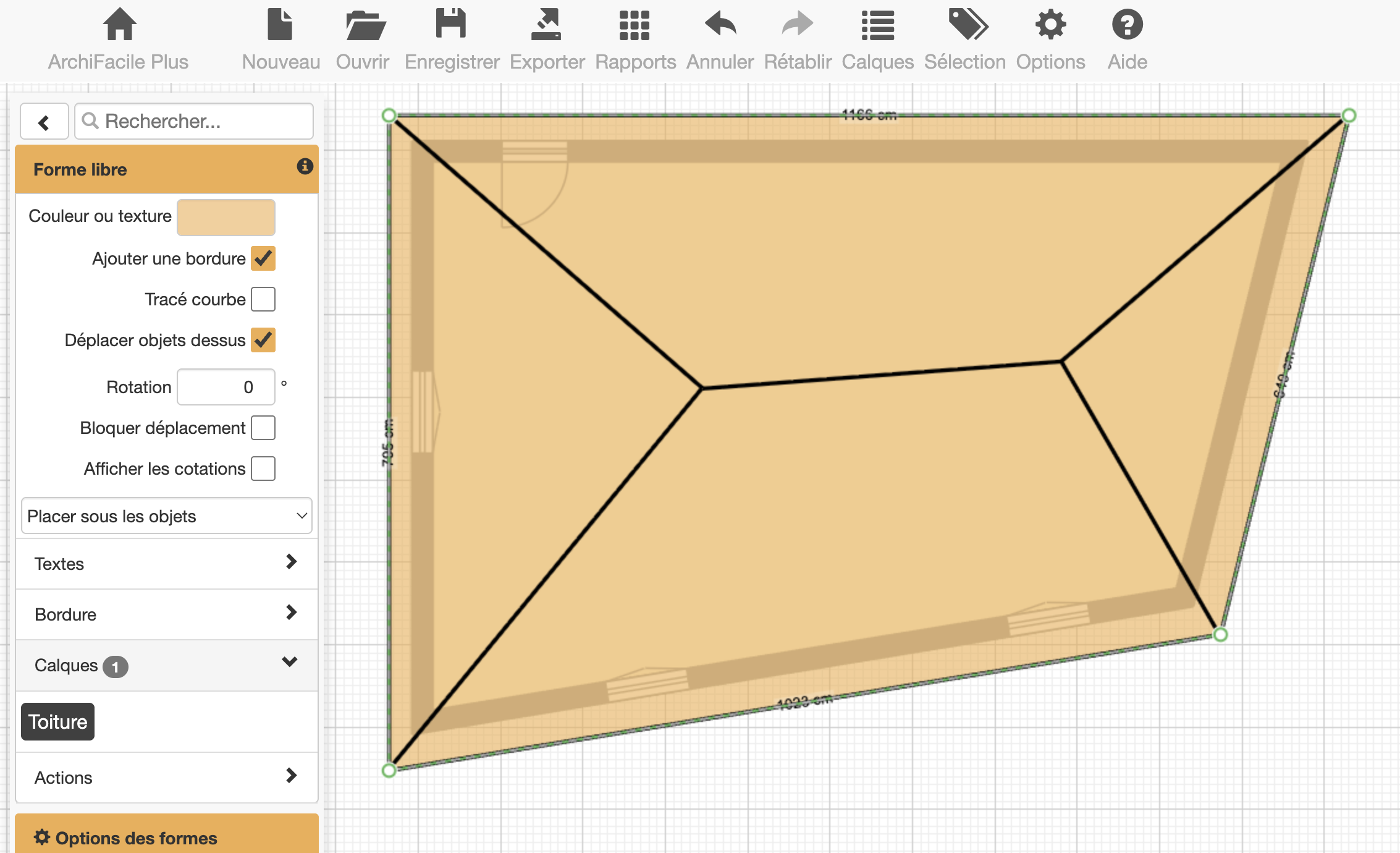

Une maison a rarement une emprise rectangulaire. Sélectionnez la toiture, puis déplacez ses points, ou ajoutez-en de nouveaux en tirant sur un côté, exactement comme pour une forme libre.

Les pans sont recalculés à chaque modification : un coin coupé en biais ajoute un versant, un décrochement crée une noue, une aile en L ou en T se couvre sans réglage particulier.

5. Réglez la pente

Le champ Pente, exprimé en pourcentage, s'applique à toute la toiture. Si vous raisonnez plutôt en hauteur, saisissez la Hauteur du faîtage : les pentes sont ajustées pour l'atteindre.

La pente en pourcentage se lit comme sur un panneau routier : le nombre de centimètres de montée pour 100 cm parcourus à l'horizontale. Une pente de 100 % correspond ainsi à un angle de 45 degrés. Si votre document indique la pente en degrés, convertissez-la avec ce tableau (pente = tangente de l'angle x 100) :

Angle	Pente
15°	27 %
20°	36 %
25°	47 %
30°	58 %
35°	70 %
40°	84 %
45°	100 %

Viennent ensuite :

Débord de toit : la couverture dépasse des murs de cette distance, mesurée horizontalement depuis le contour.
Épaisseur : l'épaisseur de la couverture, visible en 3D et en coupe. Elle se mesure à la verticale, et non perpendiculairement au rampant. Sur une toiture en pente, saisissez donc votre épaisseur réelle divisée par le cosinus de l'angle du toit : une couverture de 12 cm sur une pente à 45 degrés se saisit 17 cm. Le faîtage se place alors à la bonne hauteur, et le rampant garde son épaisseur réelle.
Hauteur de rive : l'altitude de la gouttière, mesurée depuis le sol de l'étage. C'est ce réglage qui monte ou descend la toiture entière, sans changer ses pentes, si elle ne tombe pas à la bonne hauteur sur vos murs. Une valeur négative la fait descendre sous le plancher de son étage, dans l'étage du dessous : c'est le réglage des combles aménagés.

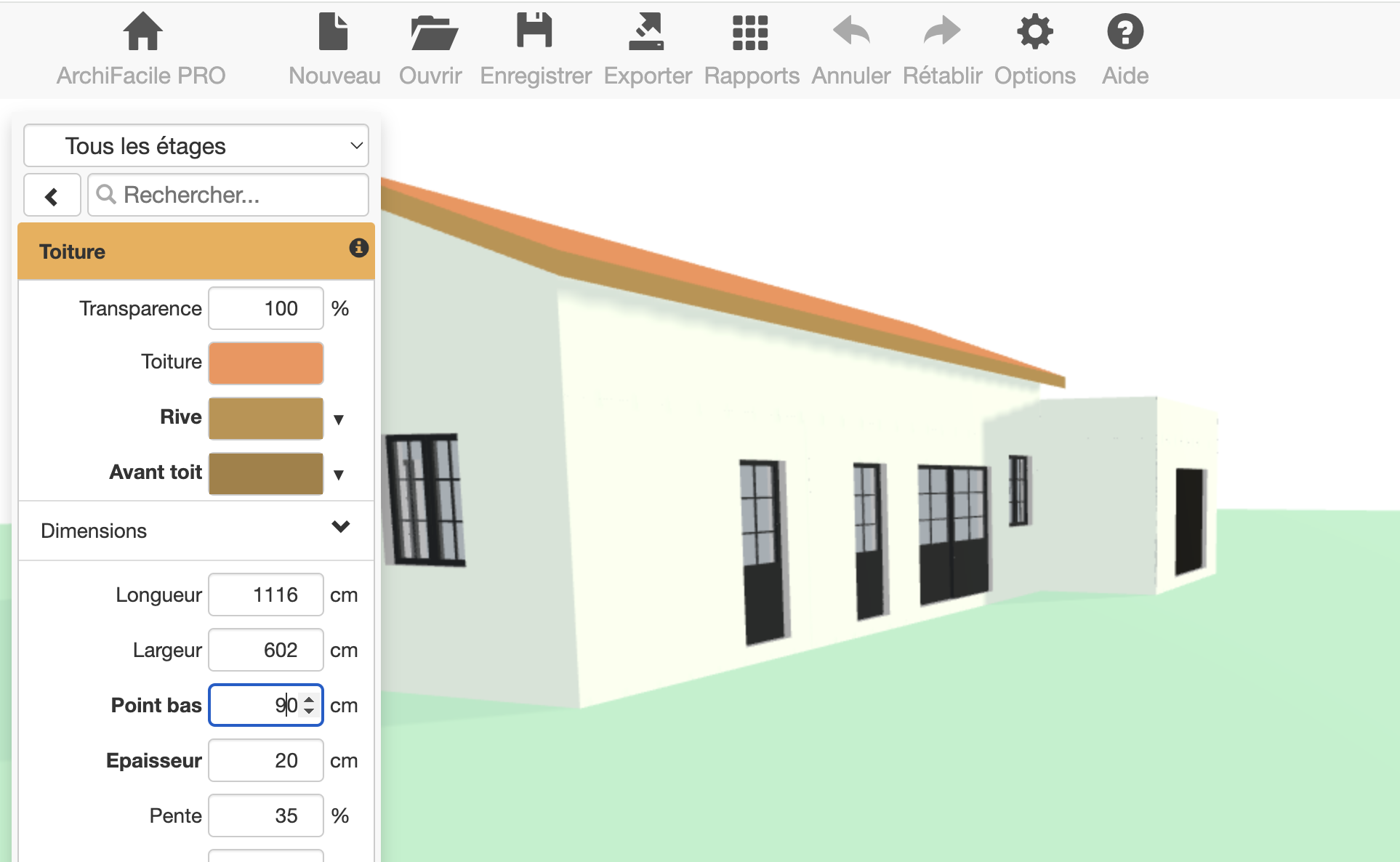

Épaisseur et Hauteur de rive ne s'affichent dans le menu de gauche qu'en vue 3D : passez en vue 3D, cliquez la toiture, et les deux champs apparaissent. Ne confondez pas Hauteur de rive avec Rive surélevée de, qui ne monte qu'un seul versant (voir ci-dessous).

6. Réglez chaque versant

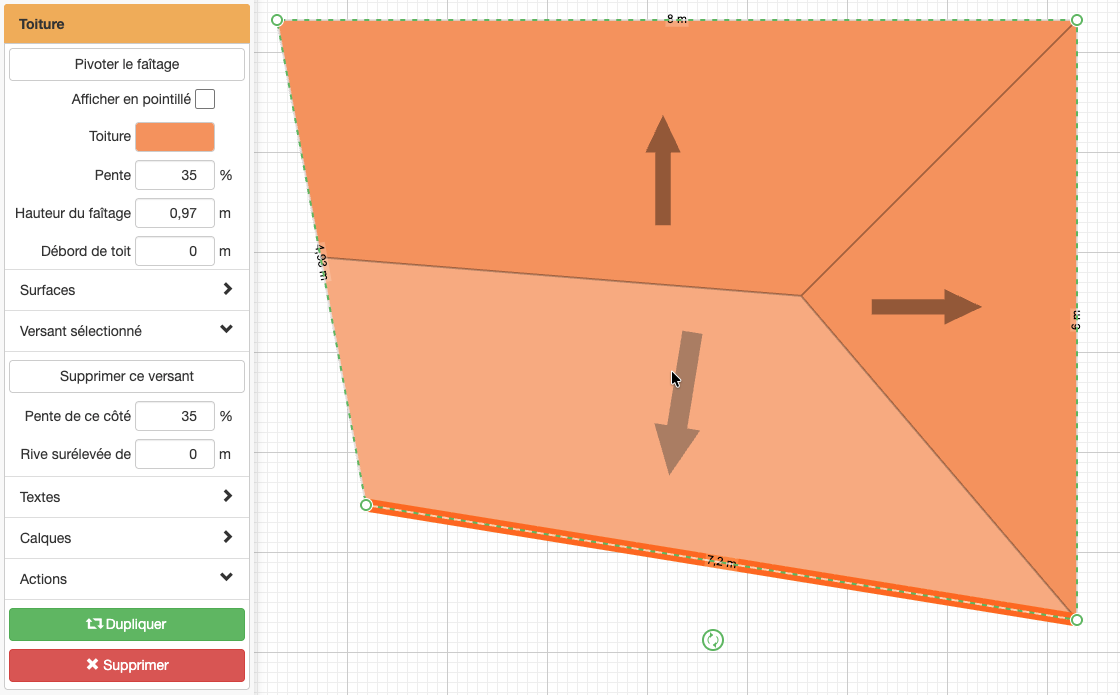

Cliquez un versant, sur le plan ou en vue 3D, pour le désigner. Le groupe Versant sélectionné apparaît en bas du menu de gauche :

Pente de ce côté : donne à ce seul versant une pente différente des autres. C'est ainsi que se dessinent un appentis ou une toiture dissymétrique.
Rive surélevée de : la gouttière de ce côté monte de la valeur indiquée, et le faîtage se décale en conséquence.
Supprimer ce versant : ce côté n'est plus couvert, il devient un pignon. Le bouton Rétablir ce versant fait l'inverse.

Le bouton Pivoter le faîtage échange en un clic les pignons et les versants : sur une toiture à deux pans, le faîtage tourne d'un quart de tour.

La couverture : couleur ou texture

Le champ Toiture accepte une couleur unie ou une texture. Le catalogue propose vingt-deux couvertures : tuile canal, tuile mécanique, tuile plate, tuiles vieillies ou couvertes de mousse, ardoise grise, anthracite, en écaille ou losangée, bac acier et étanchéité bitume.

La texture suit la ligne de plus grande pente de chaque versant : les rangs de tuiles restent horizontaux et descendent vers la gouttière, sur une croupe comme sur un long pan. Le motif s'affiche sur le plan comme en 3D.

Deux couleurs complètent la couverture, réglables en vue 3D :

Rive : la tranche de la toiture, visible sur le pourtour.
Sous-face : le dessous du débord de toit, l'avant-toit vu depuis le sol.

Connaître les surfaces

Sur le plan 2D, le groupe Surfaces propose deux cases à cocher, dont le résultat s'écrit sur chaque versant du plan :

Surface des pans de toit : la surface réelle du rampant, celle de la couverture à commander. Elle est toujours plus grande que l'emprise au sol.
Surface collecte pluie : la surface en projection horizontale, celle qui sert à dimensionner les gouttières et un récupérateur d'eau de pluie.

Travailler sous la toiture

Une toiture dessinée par-dessus les murs les masque sur le plan. Cochez Afficher en pointillé : la toiture devient transparente, son contour passe en pointillé, et elle ne se laisse plus attraper au clic tant qu'elle n'est pas sélectionnée. Vous continuez à travailler l'étage du dessous sans risquer de la déplacer.

Afficher la toiture en 3D

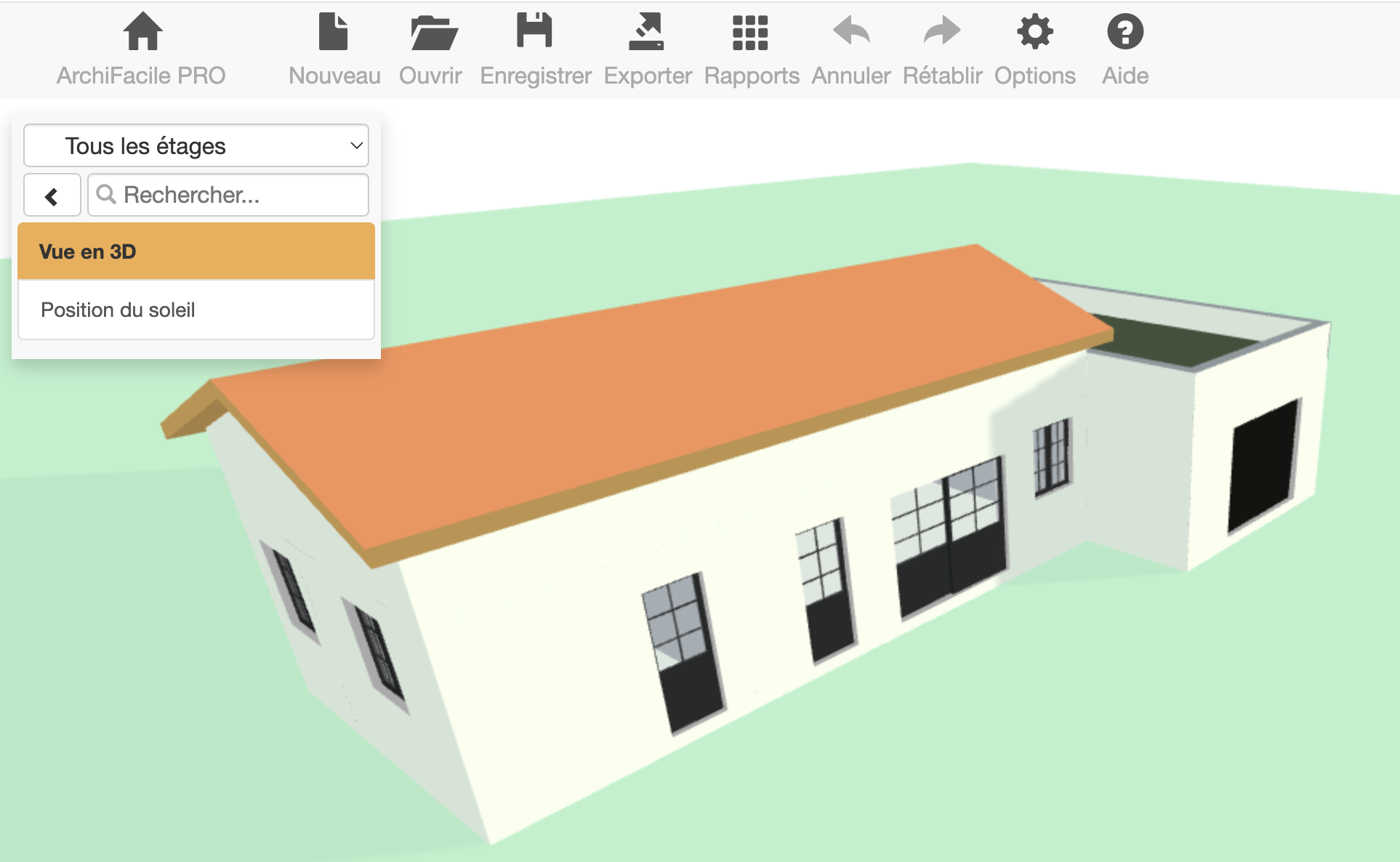

Passez en vue 3D en cliquant sur l'icône correspondante en haut à droite.
Dans la liste déroulante des étages, sélectionnez Tous les étages pour afficher l'ensemble du bâtiment.

Les murs situés sous la toiture sont découpés à sa forme : les murs de pignon prennent leur triangle, les murs de gouttière sont rasés à la hauteur de la rive. Il suffit que le mur soit plus haut que la toiture, celle-ci se charge de la coupe. Cela vaut pour les murs de l'étage de la toiture comme pour ceux des étages du dessous : une toiture descendue dans les combles découpe leurs pignons et leurs cloisons.

Dessiner un acrotère

Un acrotère est un muret situé au bord de la toiture, souvent utilisé pour masquer les éléments techniques (comme l'isolation ou les évacuations) ou pour fixer une protection (garde-corps, bardage, etc.). Il est couramment présent sur les toits-terrasses.

Pour créer un acrotère dans ArchiFacile :

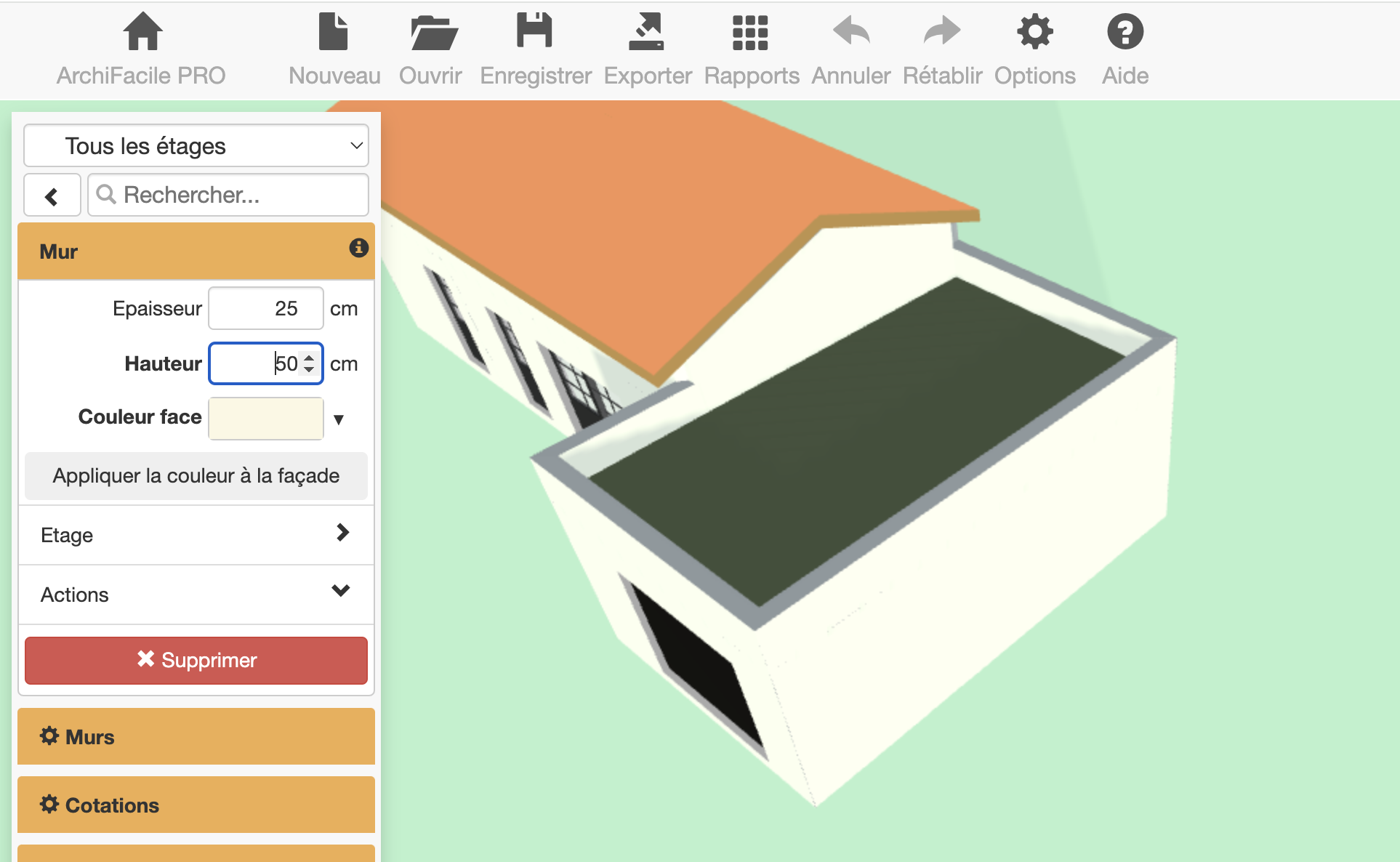

Sélectionnez les murs concernés : dans la vue 3D, cliquez sur les murs situés au bord de la toiture que vous souhaitez transformer en acrotère.
Réglez leur hauteur : dans le menu de gauche, réglez leur hauteur (généralement entre 15 cm et 1 m, selon l'usage). Assurez-vous que l'acrotère entoure bien le toit si nécessaire.

Ce qui se pose sur la toiture

Trois objets du menu Toitures se calent automatiquement sur le rampant, en reprennent la pente et l'orientation, et suivent la toiture si vous la modifiez :

Fenêtre de toit (velux) : une ouverture dans le plan du rampant, qui perce la couverture.
Chien assis (lucarne) : une lucarne complète, avec ses murs, son toit et sa fenêtre.
Cheminée : une souche de toiture, du solin au chapeau.

Le panneau solaire se pose de la même façon : voir implantation de panneaux solaires.

Gouttières et descentes

La gouttière se règle dans le panneau de la toiture : groupe Gouttières, champ Matériau (zinc, aluminium ou PVC), puis Gouttière de ce côté pour chaque versant. La descente, objet Descente de gouttière du menu Toitures, se pose contre le mur et se raccorde seule à la gouttière. Voir gouttières et descentes d'eaux pluviales.

Questions fréquentes

Comment dessiner une toiture qui n'est pas rectangulaire ?

Posez la forme la plus proche depuis le menu Toitures, puis modifiez son contour : déplacez ses points, ou ajoutez-en de nouveaux en tirant sur un côté. Les pans, le faîtage et les noues sont recalculés à chaque modification. Une maison en L, en T, avec un pan coupé ou un décrochement se couvre ainsi sans découper la toiture en morceaux.

Comment faire une toiture monopente ?

Choisissez la forme monopente dans le menu Toitures. Vous pouvez aussi partir d'une autre forme et supprimer les versants dont vous ne voulez pas : sélectionnez un versant, puis cliquez Supprimer ce versant, il devient un pignon.

Comment donner une pente différente à un seul côté ?

Cliquez le versant concerné sur le plan ou en 3D, puis réglez Pente de ce côté dans le groupe Versant sélectionné. Les autres versants gardent la pente générale.

Je pose une toiture mais je n'ai pas de murs sur les pignons, comment faire ?

La hauteur de chaque mur se règle individuellement dans ArchiFacile, indépendamment de la hauteur de l'étage. Montez le mur de pignon plus haut que la toiture : en vue 3D, cliquez le mur, puis augmentez sa Hauteur. La toiture le découpe à sa forme, ce qui donne le triangle du pignon.

Mes murs de pignon dépassent de la toiture en 3D, que faire ?

Un mur est découpé par toute toiture posée sur son étage ou sur un étage supérieur. Vérifiez que la toiture n'est pas sur un étage plus bas que le mur, et qu'elle couvre bien le mur sur le plan : un mur situé hors du contour de la toiture n'est pas coupé. Pour des combles aménagés, laissez la toiture sur son étage et donnez-lui une Hauteur de rive négative, en vue 3D : les pignons et les cloisons des combles sont coupés sous le rampant.

Je ne trouve pas le champ Hauteur de rive

Il ne s'affiche qu'en vue 3D, comme Épaisseur et les couleurs Rive et Sous-face. Passez en vue 3D, puis cliquez la toiture : ces réglages apparaissent dans le menu de gauche. À l'inverse, Afficher en pointillé et le groupe Surfaces ne s'affichent que sur le plan 2D.

Comment baisser toute la toiture sans changer les pentes ?

En vue 3D, sélectionnez la toiture et diminuez sa Hauteur de rive : la toiture entière descend et ses pentes restent les mêmes. Une valeur négative la fait passer sous le plancher de son étage. Hauteur du faîtage, elle, modifie les pentes, et Rive surélevée de ne monte qu'un seul versant, sans accepter de valeur négative.

Comment installer des velux ?

Glissez l'objet Fenêtre de toit du menu Toitures sur votre toiture, il se cale automatiquement sur la pente. Voir poser une fenêtre de toit.

Comment ajouter une lucarne ou un chien assis ?

Glissez l'objet Chien assis du menu Toitures sur votre toiture : il se cale sur la pente et perce le rampant. Voir dessiner un chien assis.

Comment ajouter une gouttière ?

Sélectionnez la toiture, ouvrez le groupe Gouttières et choisissez un Matériau : la gouttière suit tous les égouts. Posez ensuite les descentes contre les murs, elles s'y raccordent seules. Voir gouttières et descentes d'eaux pluviales.

Ma pente ne correspond pas à celle d'un autre logiciel ou d'un document, pourquoi ?

Vérifiez l'unité : beaucoup de documents et de logiciels expriment la pente en degrés et non en pourcentage. Un toit à 30 degrés correspond à une pente de 58 % dans ArchiFacile, alors qu'une pente de 30 % ne fait qu'environ 17 degrés, un toit assez plat. Le tableau de conversion se trouve dans la section Réglez la pente ci-dessus.

La hauteur au faîtage est trop basse de quelques centimètres, pourquoi ?

Le réglage Épaisseur de la toiture se mesure à la verticale, alors qu'une épaisseur de couverture se donne d'ordinaire perpendiculairement au rampant. Sur une pente forte, l'écart se lit sur la hauteur totale du bâtiment. Divisez votre épaisseur réelle par le cosinus de l'angle du toit avant de la saisir : 12 cm sur une pente à 45 degrés (100 %) se saisissent 17 cm, et 12 cm sur une pente à 30 degrés se saisissent 14 cm.

Quelle surface de couverture dois-je commander ?

Cochez Surface des pans de toit dans le groupe Surfaces : la surface réelle du rampant s'affiche sur chaque versant. C'est celle qui compte pour la commande, elle est plus grande que l'emprise au sol de la maison.
