Gouttières et descentes d'eaux pluviales

Dans ArchiFacile, la gouttière fait partie de la toiture : elle se règle dans le panneau de la toiture et court le long de ses égouts. La descente est un objet que vous posez contre un mur : elle se raccorde toute seule à la gouttière qui passe au-dessus d'elle, et descend jusqu'au terrain.

Gouttières et descentes sont disponibles dans toutes les versions d'ArchiFacile. Le rapport de métré Zinguerie : gouttières et descentes est réservé à ArchiFacile PRO.

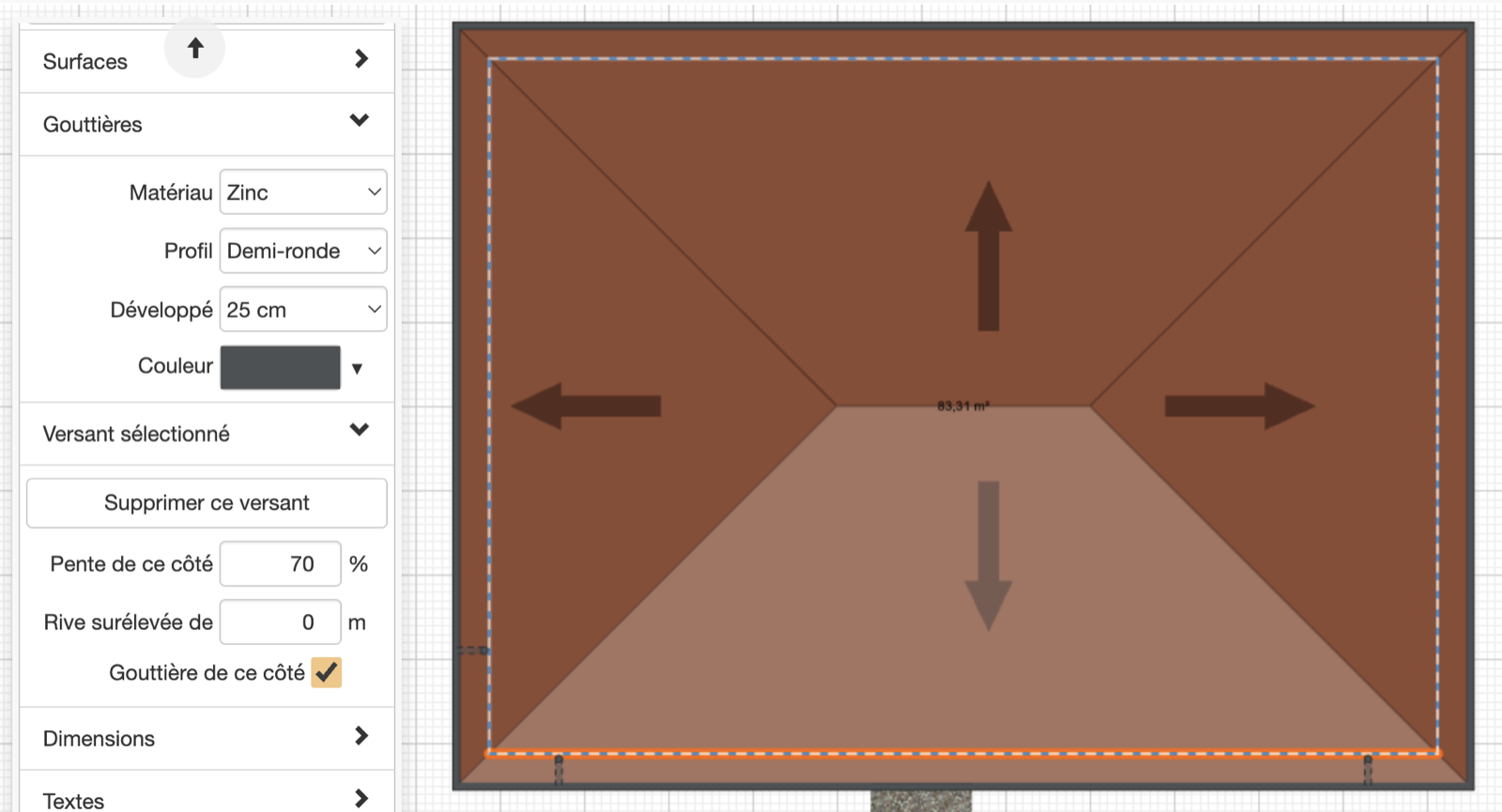

Ajouter une gouttière à la toiture

Sélectionnez la toiture, sur le plan ou en vue 3D.
Dans le menu de gauche, ouvrez le groupe Gouttières.
Choisissez le Matériau : Zinc, Aluminium ou PVC. Aucune retire la gouttière.

La gouttière suit alors tous les égouts de la toiture, c'est-à-dire ses côtés en pente : un pignon n'en a pas. Sur une toiture à quatre pans, elle fait le tour complet avec ses angles ; sur une toiture à deux pans, chaque égout a la sienne, fermée par un talon à chaque bout.

Les réglages suivants dépendent du matériau choisi :

Matériau	Profil	Développé	Couleur proposée
Zinc	Demi-ronde, Carrée, Moulurée	16, 25, 33 ou 40 cm	naturel, prépatiné quartz, anthracite
Aluminium	Corniche, Demi-ronde, Rectangulaire	30, 38 ou 43 cm	aluminium blanc (RAL 9006), blanc (RAL 9010), anthracite (RAL 7016), brun (RAL 8019)
PVC	Demi-ronde, Corniche	16, 25 ou 33 cm	gris, sable, blanc, anthracite

Le Développé est la largeur de la tôle à plat, la désignation du commerce : une « gouttière de 25 » a un développé de 25 cm. C'est lui qui décide de la taille de la gouttière et du diamètre des descentes qui s'y raccordent.

Garder ou retirer la gouttière d'un côté

Cliquez le versant concerné sur le plan ou en 3D : un clic sur la gouttière, en 3D, désigne aussi son versant. Dans le groupe Versant sélectionné, cochez ou décochez Gouttière de ce côté.

La case est cochée d'office sur chaque égout, et décochée sur un côté sans pente. Elle n'existe pas sur un pignon. Un côté décoché interrompt la gouttière, qui se ferme par un talon de part et d'autre. Un côté monté par Rive surélevée de garde sa gouttière, à sa hauteur, séparée de celles des côtés voisins.

Poser une descente d'eaux pluviales

Dans le menu de gauche, ouvrez Construire > Toitures ou Aménager > Plomberie, ou tapez descente, gouttière ou EP dans la recherche d'objets.
Glissez Descente de gouttière sur le plan, contre la face extérieure d'un mur, sur l'étage où se trouvent les murs.

La descente se plaque contre le mur ; déplacez-la, elle glisse le long de la façade. Vous n'avez rien à mesurer :

son haut rejoint le fond de la gouttière, quel que soit l'étage où la toiture est dessinée ;
le col de cygne, deux coudes, rattrape le débord de toit entre la gouttière et le mur ;
le pied descend jusqu'au terrain.

La descente se recalcule à chaque modification : déplacez-la, changez la pente ou le débord de la toiture, ou le développé de la gouttière, elle suit.

Dans le menu de gauche :

Section : Selon la gouttière prend la section qui va avec le développé. En zinc, Ø 60 pour 16 cm, Ø 80 pour 25 cm, Ø 100 pour 33 cm, Ø 120 pour 40 cm ; en aluminium, 60 × 80, ou 70 × 110 pour 43 cm ; en PVC, Ø 80, ou Ø 100 pour 33 cm. Vous pouvez aussi imposer Ø 60, Ø 80, Ø 100, Ø 120, 60 × 80, 70 × 110, 80 × 80 ou 100 × 100.
Couleur : celle de la gouttière, tant que vous n'en choisissez pas une autre.
Pied : Coude de rejet (l'eau est rejetée au sol, à l'écart du mur), Dauphin (un tuyau de fonte d'un mètre en bas de la descente) ou Vers un regard (la descente entre dans le sol, raccordée au réseau).

La descente n'a pas de dimensions à saisir : sa largeur vient de sa section, sa longueur de la hauteur de la gouttière.

Une descente sans gouttière au-dessus

La descente se raccorde à la gouttière la plus proche, à 2 m au plus. Si la toiture au-dessus n'a pas de gouttière de ce côté, le bouton Ajouter la gouttière apparaît en tête du panneau de la descente : il équipe l'égout le plus proche, et lui seul. Une toiture qui n'avait aucune gouttière passe alors en zinc, ses autres égouts restant sans gouttière ; cochez-les ensuite dans Versant sélectionné si vous en voulez partout.

Sans gouttière au-dessus, la descente prend la Hauteur que vous saisissez.

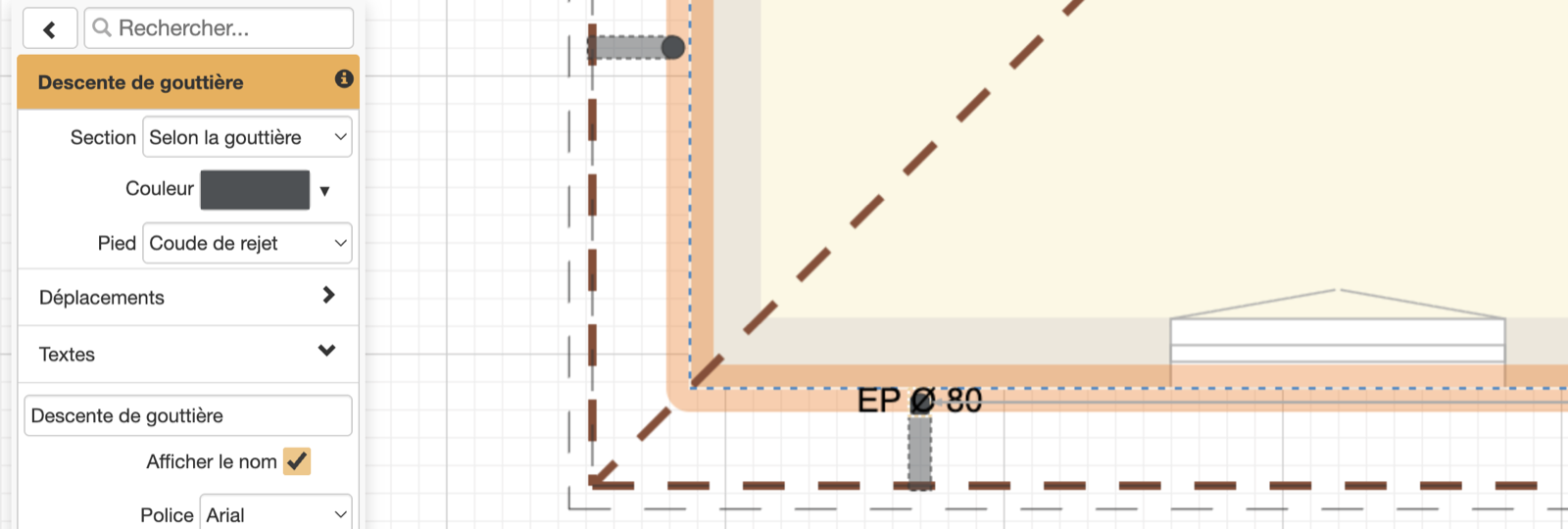

Afficher « EP Ø 80 » sur le plan

Sur le plan, la descente apparaît en coupe contre le mur, et son col de cygne en tirets jusqu'à la gouttière. Pour l'annoter comme sur un plan d'architecte, cochez Afficher le nom dans le groupe Textes de la descente : l'étiquette EP Ø 80 s'affiche, EP pour eaux pluviales, suivi de la section.

Si vous donnez un nom à la descente dans ce même groupe, il précède l'étiquette, par exemple « Façade nord EP Ø 80 ».

La gouttière se dessine au bord de la toiture, sur la partie qui dépasse de la couverture. Avec Afficher en pointillé sur la toiture, elle passe en tirets comme la toiture, et les murs et les descentes restent lisibles dessous.

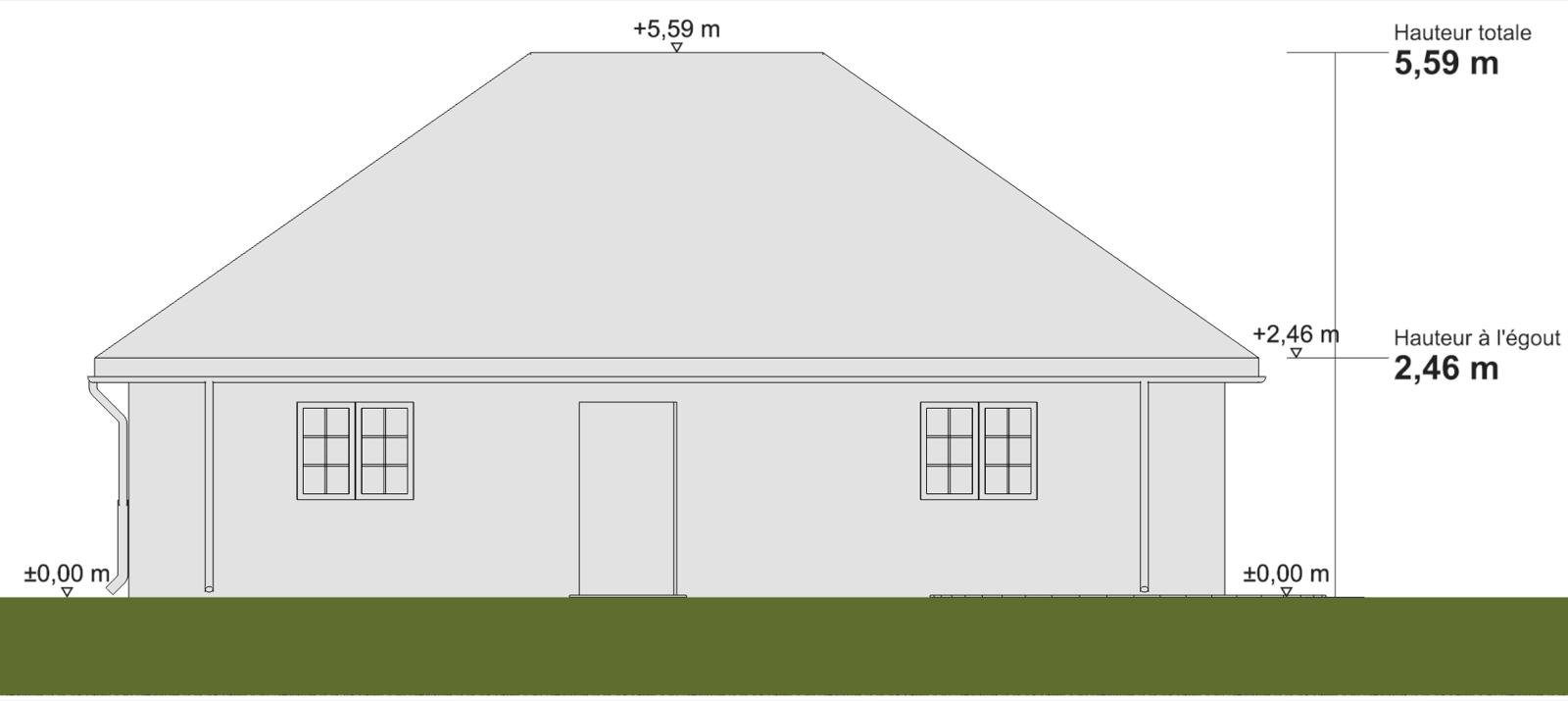

En 3D, sur les façades et les coupes

Gouttières et descentes sont construites en volume : profil de la gouttière avec son bourrelet, ses angles et ses talons, tube de la descente avec son col de cygne et son pied. Elles apparaissent dans la vue Façade et la vue coupe, donc dans les PDF des façades (PCMI5) et des coupes (PCMI3) du dossier de permis de construire, en style Dessin technique compris.

Sur le plan de masse, les descentes du rez-de-chaussée restent visibles par-dessus la toiture.

Export IFC

À l'export IFC, chaque gouttière devient un segment de canalisation de type gouttière (IfcFlowSegment typé IfcPipeSegmentType GUTTER, nommé « Gouttière »), et chaque descente un segment rigide (type RIGIDSEGMENT, nommé « Descente »). Leurs propriétés suivent : matériau, profil, développé et longueur pour la gouttière ; section, matériau, pied, raccordement et longueur pour la descente.

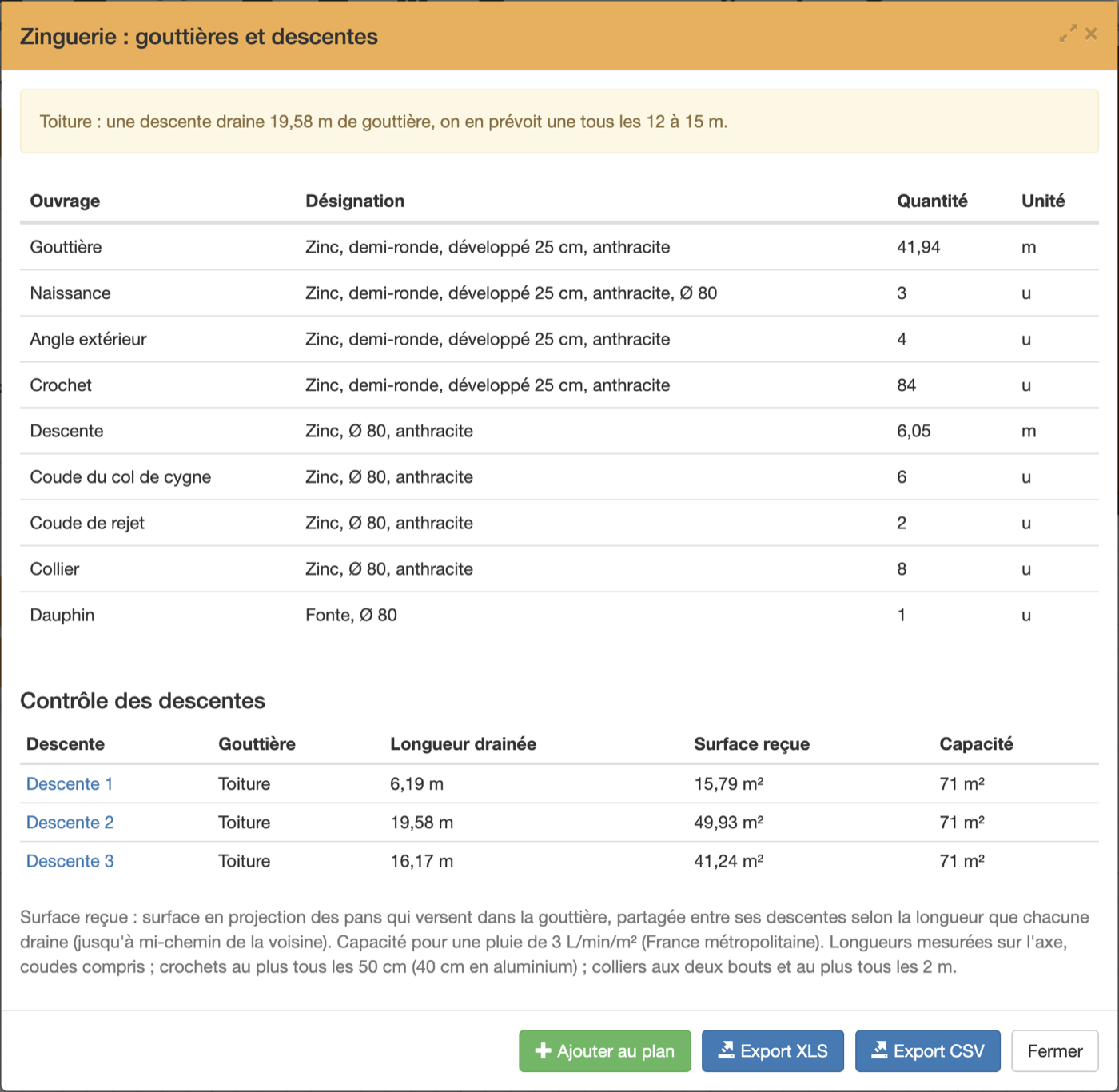

Le métré : rapport Zinguerie (PRO)

Menu Rapports > Zinguerie : gouttières et descentes. Le tableau est un bordereau prêt à chiffrer, tous étages confondus, une ligne par ouvrage, désignation (matériau, profil ou section, couleur), quantité et unité :

Gouttière, en mètres, par matériau, profil, développé et couleur ;
Naissance, le départ de chaque descente dans la gouttière, par section ;
Talon aux deux bouts d'une gouttière interrompue, Angle extérieur et Angle intérieur ;
Crochet, au plus tous les 50 cm (40 cm en aluminium) ;
Descente, en mètres, coudes compris ;
Coude du col de cygne, Coude de rejet, Collier (aux deux bouts et au plus tous les 2 m) et Dauphin.

En tête du rapport, des alertes signalent :

une descente surchargée ;
une descente qui draine plus de 15 m de gouttière (on en prévoit une tous les 12 à 15 m) ;
une gouttière sans descente ;
une descente raccordée à aucune gouttière.

Sous le tableau, le Contrôle des descentes donne pour chacune la longueur de gouttière qu'elle draine, la surface de toit qu'elle reçoit et sa capacité :

la surface reçue est la surface en projection des pans qui versent dans la gouttière, partagée entre ses descentes selon la longueur que chacune draine, jusqu'à mi-chemin de la voisine ;
la capacité est calculée pour une pluie de 3 L/min/m² (France métropolitaine) : 40 m² pour une descente Ø 60, 71 m² pour Ø 80, 113 m² pour Ø 100, 161 m² pour Ø 120. Une section rectangulaire ou carrée est ramenée à une ronde de même aire, et sa capacité est marquée « ≈ ».

Pour une descente de l'étage affiché, le nom est un lien : cliquez dessus pour la sélectionner sur le plan. Donnez un nom à vos descentes pour les retrouver dans le rapport, sinon elles sont numérotées (Descente 1, Descente 2…).

Le bordereau s'exporte en XLS ou en CSV, ou se pose sur le plan avec Ajouter au plan ; les alertes et le contrôle des descentes restent à l'écran. Voir les rapports.

Bon à savoir

Rien n'est ajouté d'office : une toiture n'a pas de gouttière tant que vous n'avez pas choisi son matériau.
Toiture tracée sur l'axe des murs, sans débord : la gouttière se place au bord du contour de la toiture. Si ce contour suit l'axe des murs et que la toiture n'a aucun débord, la gouttière se retrouve dans la moitié extérieure de l'épaisseur du mur. Tracez le contour de la toiture au nu extérieur des murs, ou donnez-lui un Débord de toit. La descente, elle, se place toujours contre la vraie face du mur.
La capacité de la gouttière elle-même n'est pas contrôlée, seule celle des descentes l'est.
Pas encore pris en charge : gouttières nantaise et havraise, chéneau encaissé, boîte à eau, évacuations d'une toiture-terrasse à travers l'acrotère, gouttières des chiens assis. La pente de la gouttière n'est pas dessinée : quelques millimètres par mètre, invisibles au 1/100.

Questions fréquentes

Comment ajouter une gouttière à ma toiture ?
Sélectionnez la toiture, ouvrez le groupe Gouttières du menu de gauche et choisissez un Matériau : zinc, aluminium ou PVC. La gouttière suit aussitôt tous les égouts de la toiture.

Comment dessiner une descente d'eau pluviale ?
Glissez Descente de gouttière (menu Toitures ou Plomberie, ou recherche EP) contre la façade, sous la gouttière. Elle se raccorde seule, col de cygne et pied compris.

Ma descente ne se raccorde pas à la gouttière, pourquoi ?
Elle cherche une gouttière à 2 m au plus. Vérifiez qu'elle est posée contre le mur, sous un égout dont la case Gouttière de ce côté est cochée. Si la toiture au-dessus n'a pas de gouttière, cliquez Ajouter la gouttière dans le panneau de la descente.

Comment mettre une gouttière d'un seul côté de la maison ?
Choisissez le matériau dans le groupe Gouttières, puis cliquez chacun des autres versants et décochez Gouttière de ce côté.

Comment faire figurer les gouttières et les descentes sur les façades du permis de construire ?
Il n'y a rien à faire de plus : posées sur le plan, elles apparaissent dans la vue Façade et la vue coupe, et dans leurs exports PDF (PCMI5 et PCMI3), y compris en Dessin technique.

Comment noter « EP » à côté d'une descente sur le plan ?
Cochez Afficher le nom dans le groupe Textes de la descente : l'étiquette « EP Ø 80 » s'affiche, avec la section de la descente.

Quel diamètre de descente pour ma toiture ?
Une descente Ø 80 reçoit jusqu'à 71 m² de toiture mesurée en projection, une Ø 100 jusqu'à 113 m². Le rapport Zinguerie (PRO) fait le calcul descente par descente et signale celles qui sont surchargées.

Quelle longueur de gouttière commander ?
Le rapport Zinguerie : gouttières et descentes (PRO) donne les mètres de gouttière et de descente, et le nombre de naissances, angles, crochets, coudes, colliers et dauphins.

Peut-on changer la couleur des gouttières ?
Oui, champ Couleur du groupe Gouttières. Les descentes raccordées prennent la même couleur, sauf si vous leur en donnez une autre.

Voir aussi : ajouter une toiture, la vue Façade, la vue coupe, les rapports, exporter en IFC.
