Ajouter un texte libre au plan

L'outil "Texte" permet d'insérer des annotations ou des informations personnalisées sur vos plans dans ArchiFacile Plus ou PRO.

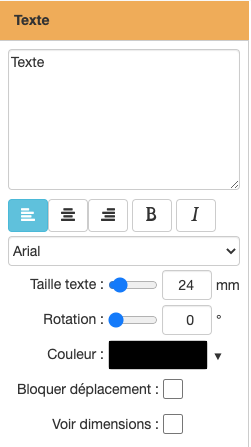

Vous pouvez configurer le texte selon vos besoins à l'aide des options suivantes :

• Champ de saisie du texte : Entrez le texte que vous souhaitez afficher sur le plan. Vous pouvez utiliser les champs automatiques pour afficher des données spécifiques directement liées aux éléments du plan.
• Alignement : Ajustez l'alignement du texte pour qu'il soit à gauche, centré, ou à droite, selon la mise en page souhaitée.
• Gras / Italique : Mettez votre texte en gras pour le faire ressortir ou en italique pour souligner des points importants ou pour une stylisation spécifique.
• Liste déroulante de polices de caractères : Choisissez parmi une liste de polices disponibles pour trouver le style qui correspond le mieux à votre design ou à la lisibilité nécessaire sur le plan.
• Taille police : Entrez la valeur souhaitée pour modifier la taille du texte. Par défaut, elle est en centimètres réels, comme un objet posé sur le plan : tapez '12' pour une taille de texte de 12 cm.
• Taille écran/impression fixe : Cochez cette case pour exprimer la taille en points (pt), comme dans un traitement de texte. Le texte garde alors la même taille à l'écran quel que soit le zoom, et sur le papier quelle que soit l'échelle d'impression.
• Rotation : Orientez le texte selon l'angle désiré pour l'adapter à la disposition des autres éléments sur le plan ou pour améliorer la lecture. Indiquez l'angle en degrés pour pivoter le texte. '0' signifie qu'il n'y a pas de rotation.
• Couleur du texte : Sélectionnez la couleur du texte pour qu'il contraste bien avec le fond ou pour correspondre à un code couleur spécifique du plan.
• Bloquer le déplacement : Verrouillez la position du texte pour éviter tout déplacement accidentel lors de la modification d'autres éléments du plan.

Ces options vous permettent de personnaliser pleinement le texte ajouté à vos plans, assurant ainsi que toutes les informations nécessaires sont clairement visibles et bien intégrées dans le document final.

Pourquoi mon texte est-il trop petit à l'impression ?

Une taille en centimètres suit l'échelle du plan, comme les murs. Un texte de 12 cm imprimé au 1/100 mesure 1,2 mm sur le papier, et 0,6 mm au 1/200 : sur un grand terrain, un plan de masse ou un cadastre importé, il devient illisible, au point de devoir monter la taille à 200 pour le lire.

Deux solutions :

• cochez Taille écran/impression fixe et donnez au texte une taille en points, de 10 à 14 pour un texte courant : il reste lisible quels que soient le zoom et l'échelle d'impression ;
• gardez la taille en centimètres et calculez-la selon l'échelle d'impression : pour 3 mm sur le papier, il faut 30 cm au 1/100 et 60 cm au 1/200.

La taille en centimètres reste utile pour un texte qui doit tenir dans une pièce : il grandit et rapetisse avec le zoom, comme le dessin, alors qu'un texte en points peut déborder de la pièce quand vous dézoomez.

Les noms des pièces, des objets et les cotations ont la même case dans leurs réglages de texte : voir la taille du texte des cotations.
