Dessiner une coupe manuellement

Le menu Coupe et façade sert à dessiner à la main, sur le plan 2D, une coupe ou une façade avec des éléments du catalogue : rampants, escaliers vus de côté, cotes topographiques, portes et fenêtres de façade. Ces dessins sont indépendants de la maison que vous avez dessinée : ils n'apparaissent ni en 3D, ni dans la vue coupe, ni dans l'export PDF des coupes.

Pour la coupe du permis de construire (pièce PCMI3), avec le profil du terrain, les niveaux et l'export PDF à l'échelle, utilisez la vue coupe : tracez un trait de coupe avec Outils > Trait de coupe, la coupe se construit seule à partir de votre plan. Le menu Coupe et façade n'est pas nécessaire. Pour les élévations, voir la vue Façade.

Afficher le menu Coupe et façade

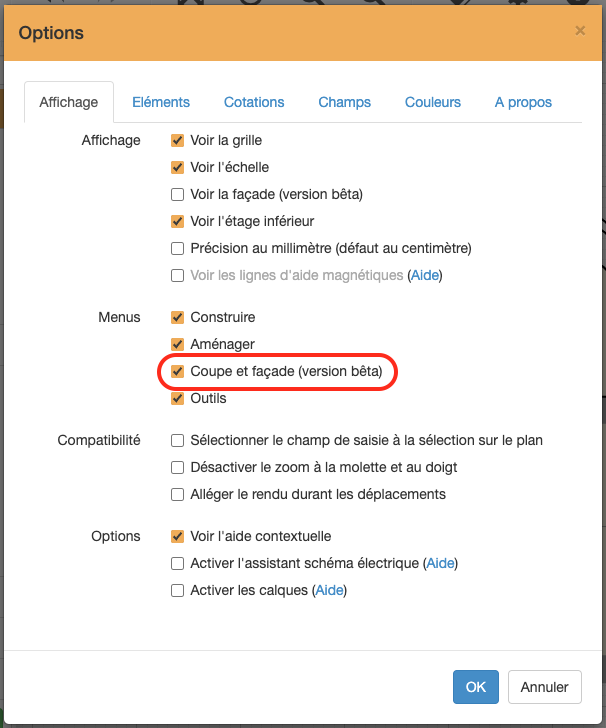

Le menu est masqué par défaut. Ouvrez les Options et, dans la rubrique Menus, cochez Coupe et façade (version Plus). Le menu apparaît dans la barre de gauche, sur le plan 2D uniquement.

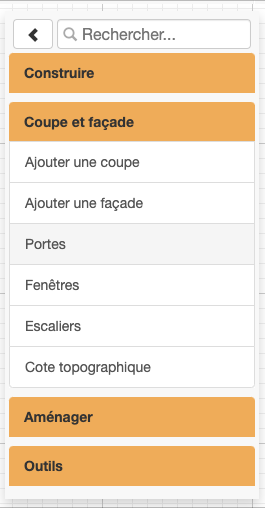

Il contient : Ajouter une coupe (rampants), Ajouter une façade, Portes et Fenêtres vues de face, Escaliers vus en coupe et Cote topographique.

Dessiner une coupe

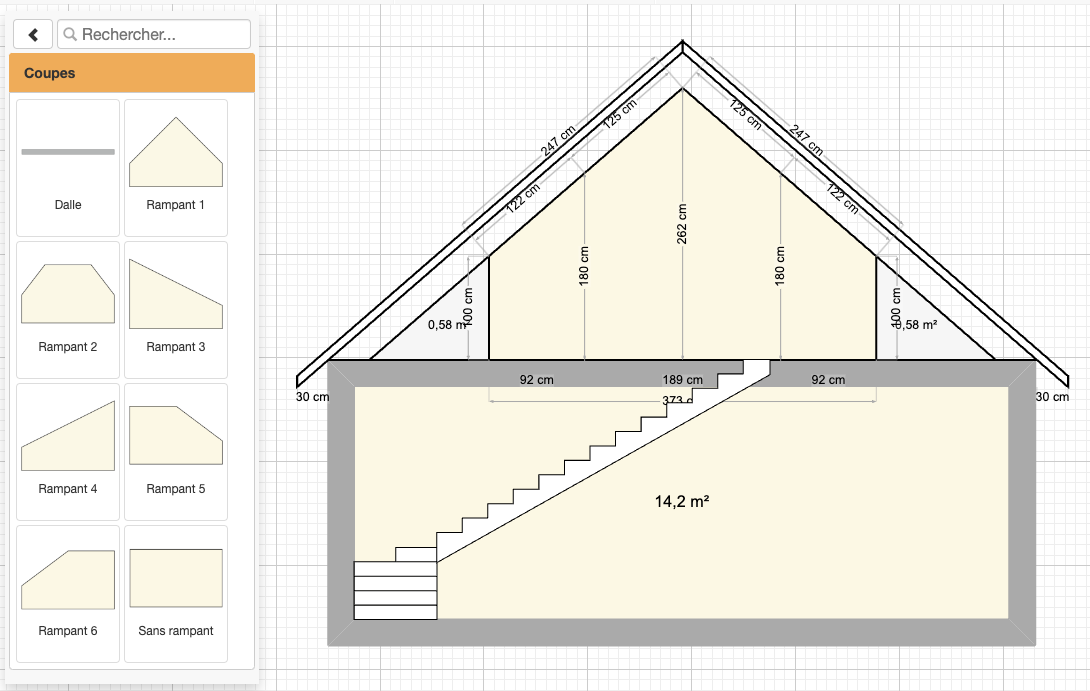

Pour dessiner une coupe, commencez par dessiner les étages avec des murs. Choisissez ensuite dans Ajouter une coupe la forme de la toiture que vous souhaitez.

Rampants

Les rampants peuvent être de plusieurs styles :

Rampant à pignon : Le style le plus courant, où les rampants forment un triangle à l'extrémité du toit.
Rampant en mansarde : Ce style comporte une double pente sur chaque côté du toit, créant un espace habitable supplémentaire sous le toit.
Rampant en appentis : Un style simple où le rampant est incliné d'un seul côté, généralement utilisé pour les extensions ou les abris.

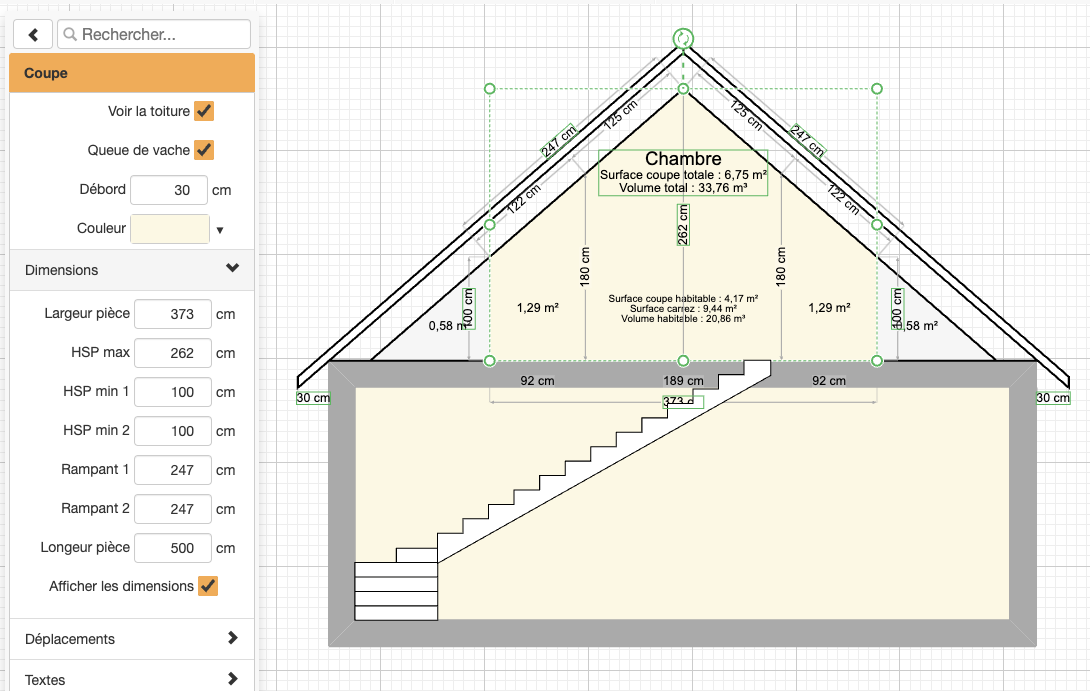

Vous pouvez afficher les mesures des rampants et cliquer sur les mesures encadrées pour directement saisir la longueur. La hauteur sous plafond, la longueur des rampants et la hauteur de la pièce peuvent être indiquées pour calculer les surfaces Carrez ainsi que le volume de la pièce.

Escaliers en coupe

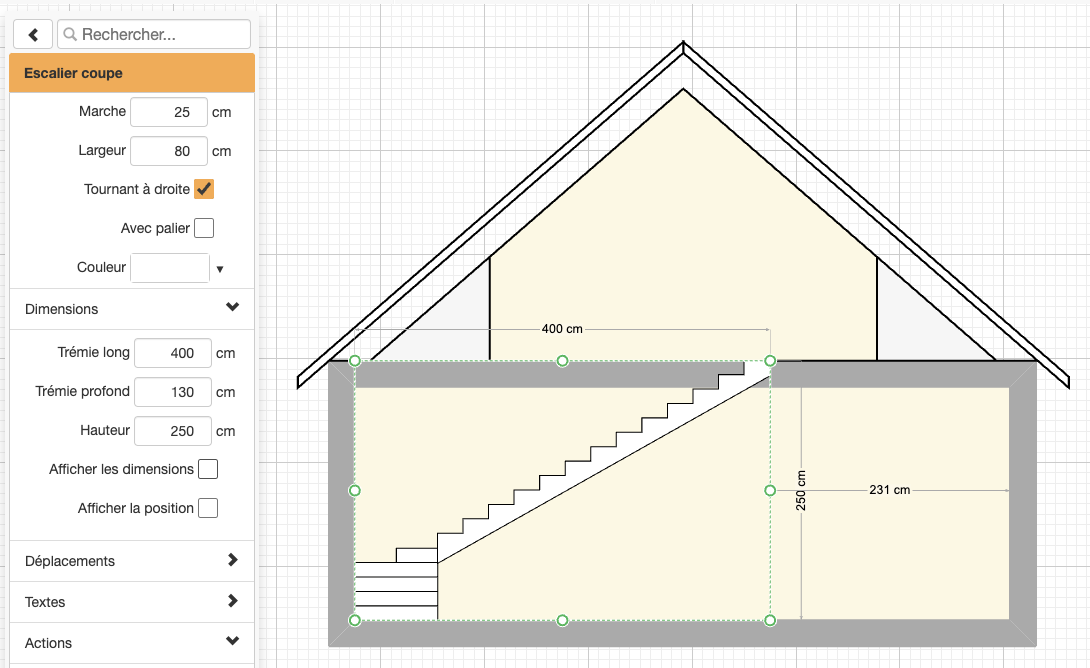

Vous pouvez sélectionner la vue de l'escalier en coupe dans le menu de gauche et le placer sur le plan. L'escalier est entièrement modifiable selon vos besoins : vous aurez la possibilité de définir la profondeur des marches, la largeur de l'escalier, si celui-ci tourne à droite ou à gauche, et s'il comprend un palier.

Cote topographique

Il est possible d'intégrer des mesures topographiques à votre dessin. Ces mesures se calculent de manière automatique en se basant sur une cote de référence préétablie. Pour votre topographie, vous avez l'option d'afficher soit la hauteur totale, soit la variation de hauteur en comparaison avec la cote de référence.

Pour décrire le relief du terrain lui-même, en 3D et dans la vue coupe, utilisez les points d'altitude : voir dessiner un terrain en pente.
