Dessiner un balcon ou une terrasse

Les outils Terrasse et Balcon tracent la surface, sa dalle et son garde-corps en une seule opération, en 2D comme en 3D.

Tracer la surface

Dans le menu de gauche, ouvrez Aménager, puis Extérieurs, et cliquez sur Ajouter une terrasse ou Ajouter un balcon. Tracez ensuite un rectangle sur votre plan en maintenant le bouton de la souris.

La forme se modifie librement une fois posée : sélectionnez-la, puis déplacez ses points ou ajoutez-en de nouveaux en tirant sur un côté. Vous obtenez ainsi une terrasse en L, un contour biseauté ou un balcon filant le long de deux façades.

Vous pouvez aussi faire glisser la vignette Terrasse ou Balcon depuis le catalogue d'objets d'extérieur, ou depuis la barre de recherche en tapant « terrasse » ou « balcon ».

Le garde-corps

Sur un balcon, la rambarde se pose automatiquement sur les côtés qui donnent sur le vide. Les côtés qui longent un mur de la maison en sont dispensés.

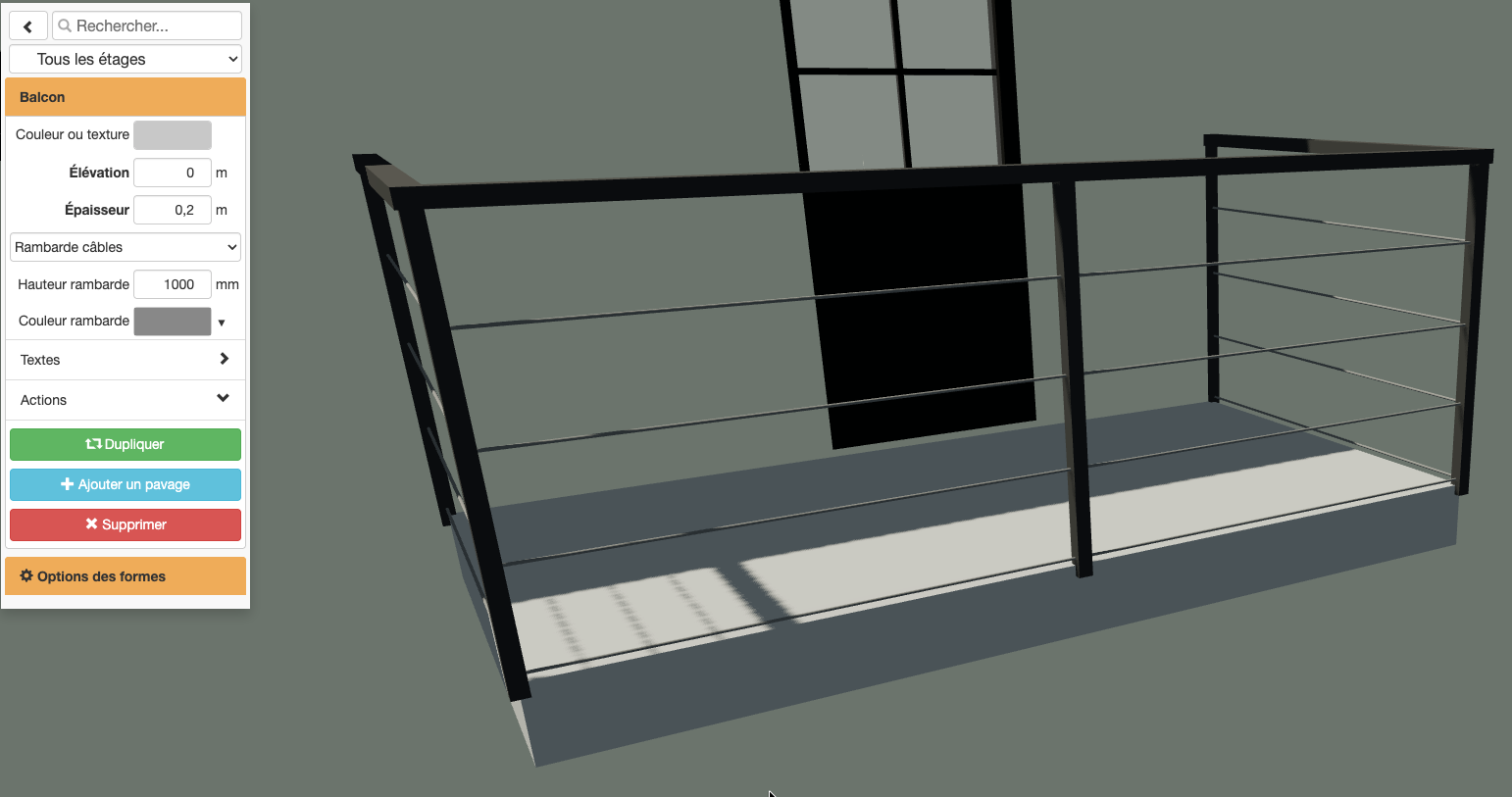

Le menu de gauche propose la liste des modèles : Rambarde barreaux, verre, câbles, lisses ou simple. Choisissez Aucune rambarde pour une terrasse de plain-pied. La hauteur et la couleur du garde-corps se règlent juste en dessous.

Le sol

Le champ Couleur ou texture habille la dalle : couleur unie, ou texture d'extérieur (pavés, gazon, graviers, allée). Le rendu est identique sur le plan et dans la vue 3D.

Le bouton Ajouter un pavage permet d'aller plus loin avec un calepinage paramétrable (dimensions des dalles, joints, pose droite ou en chevron).

Épaisseur, hauteur et terrain en pente

Deux réglages complètent la dalle :

• Épaisseur : l'épaisseur de la dalle, visible en 3D et en coupe.
• Élévation : la hauteur du dessus de la dalle par rapport au sol de l'étage. Une terrasse de plain-pied reste à 0 ; un perron ou une terrasse surélevée se règle ici.

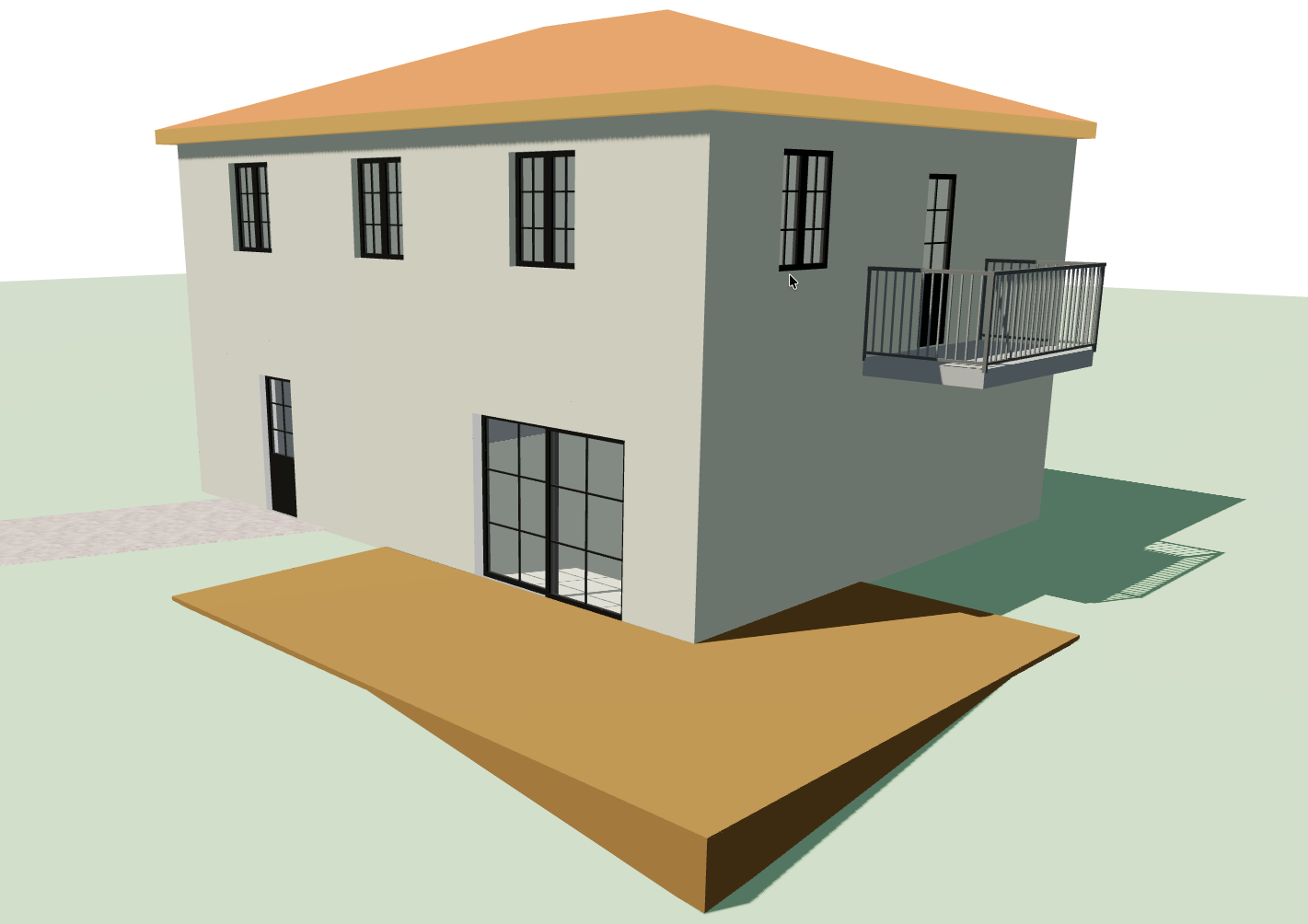

Pour une terrasse posée sur un terrain qui n'est pas plat, cochez Jusqu'au terrain : la dalle descend jusqu'au sol et forme son propre socle en suivant le relief. Cette option s'appuie sur les points d'altitude qui décrivent le terrain.

Un balcon à l'étage

Ajoutez d'abord un étage, placez-vous dessus, puis tracez le balcon : sa dalle se positionne automatiquement au niveau du plancher de cet étage.

Les surfaces

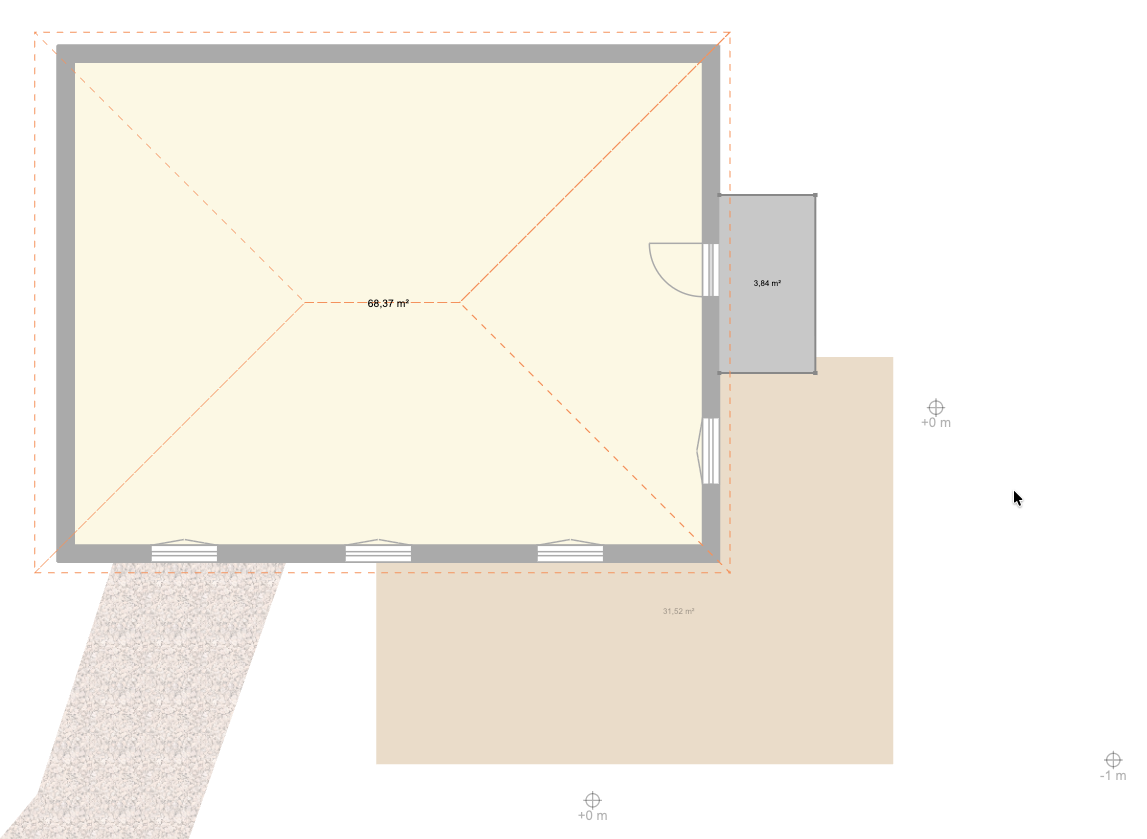

La surface s'affiche sur le plan et dans le rapport Surface et périmètre (menu Rapports), sur une ligne distincte des pièces : elle n'entre pas dans la surface habitable. Les balcons, qui sont en surplomb, sont ajoutés à l'emprise au sol, utile pour un dossier de permis de construire.

Meubler le balcon ou la terrasse

Ajoutez du mobilier d'extérieur depuis la barre de recherche des objets, à gauche : tapez par exemple parasol, transat, salon de jardin, barbecue ou piscine, puis faites glisser l'objet sur votre plan. Voir les objets dans ArchiFacile et positionner les objets.

Un balcon encastré entre des murs

Pour une loggia, c'est à dire un balcon encastré dans le volume de la maison, dessinez la surface comme une pièce avec des murs, puis donnez lui le type Balcon ou Terrasse dans la liste des types de pièce (groupe Non habitable) : sa surface est alors exclue du total habitable. Le garde-corps du côté ouvert se trace avec l'outil Balcon ou avec un garde-corps du catalogue Clôtures et portails.

Questions fréquentes

Comment mettre une rambarde ou un garde-corps sur mon balcon ?
Elle est posée automatiquement sur les côtés ouverts du balcon. Sélectionnez le balcon et choisissez le modèle voulu dans la liste du menu de gauche (barreaux, verre, câbles, lisses), puis réglez sa hauteur et sa couleur.

Comment personnaliser le sol de ma terrasse (aspect bois, pavés, gazon) ?
Sélectionnez la terrasse et utilisez le champ Couleur ou texture. Le bouton Ajouter un pavage permet en plus de composer un calepinage de dalles.

Comment dessiner une terrasse en L ou de forme particulière ?
Tracez la terrasse, puis déplacez ses points ou ajoutez en de nouveaux en tirant sur un côté.

Ma terrasse est sur un terrain en pente, comment faire ?
Cochez l'option Jusqu'au terrain : la dalle descend jusqu'au sol et suit le relief du terrain.

La surface de ma terrasse est elle comptée dans la surface habitable ?
Non. Elle apparaît à part dans le rapport Surface et périmètre. Un balcon est en revanche compté dans l'emprise au sol.

Comment meubler ma terrasse avec du mobilier de jardin ?
Recherchez les objets d'extérieur (parasol, transat, salon de jardin, barbecue, piscine) dans la barre latérale de gauche et faites les glisser sur votre plan.
