Comment imprimer un plan ?

Pour imprimer un plan à l'échelle, il faut créer un fichier PDF.

Ouvrez le plan à imprimer dans ArchiFacile
Cliquez sur Exporter dans la barre du haut
Cliquez sur Exporter en PDF / Imprimer (raccourci Ctrl + P)
Dans le menu de gauche, faites vos réglages de format, d'orientation, de qualité et d'échelle. Vous pouvez repositionner le plan sur la prévisualisation.
Dans le groupe Exporter, cliquez sur Fichier PDF pour imprimer le plan à l'échelle, ou sur Image JPG ou Image PNG pour enregistrer l'image et l'insérer dans un document.
Cliquez sur Retour au plan pour reprendre le dessin.

Choisir l'échelle

Dans le groupe Échelle du menu de gauche, ArchiFacile propose la plus grande échelle courante à laquelle le plan tient sur la page, par exemple 1/100 (1 cm = 1 m) ; choisissez-en une autre dans la liste si besoin, par exemple 1/200 (1 cm = 2 m). Changer de format ou d'orientation garde l'échelle choisie. La case Voir l'échelle imprime en bas de la page la mention de l'échelle et une barre graduée. Si le plan ne tient pas sur la page, prenez un format plus grand ou une échelle plus réduite. Règle « 1 m » de l'écran, échelle demandée par la mairie, textes trop petits : voir l'échelle du plan.

Imprimer avec la version gratuite

L'export en PDF, JPG ou PNG fonctionne dans toutes les versions d'ArchiFacile. Dans la version gratuite, il se fait toujours en A4, en portrait et en basse résolution (50 dpi), quels que soient les réglages du groupe Page, et sans cartouche du projet. L'échelle choisie est conservée : si le plan ne tient pas sur la page, choisissez une échelle plus réduite, par exemple 1/200 au lieu de 1/100. Le bas de la page porte la mention : « Utilisation personnelle uniquement. Utilisation commerciale ou soumission à une entreprise interdite. Merci d'acheter la version supérieure pour supprimer ce texte. »

Avec ArchiFacile Plus ou ArchiFacile PRO, vous choisissez librement le format (A5 à A0, Letter, Legal ou Foolscap), l'orientation et la qualité (jusqu'à 600 dpi), et la mention n'apparaît pas.

En-tête et pied de page

Le groupe En-tête et pied de page contient deux textes, imprimés en haut et en bas de la page. Le pied de page est prérempli avec « Plan réalisé avec ArchiFacile le [date]. » suivi de l'adresse du site, et l'en-tête avec le nom du fichier du plan. Vous pouvez les modifier ou les effacer. Ces deux textes acceptent les champs automatiques.

La case Cartouche du projet (ArchiFacile Plus et PRO) ajoute en bas à droite de la page un cartouche : l'échelle, le demandeur et la nature des travaux, l'adresse du terrain, la parcelle et sa surface, l'auteur, l'indice et la date. Le pied de page se place alors au-dessus, et l'échelle proposée laisse cette bande libre sous le plan. Ces informations se saisissent dans les champs qui apparaissent sous la case, une fois pour le plan : ce sont les mêmes que dans l'onglet Cartouche du dossier de permis de construire, voir le cartouche du projet. Quand la parcelle a été importée avec le cadastre, l'adresse et la surface du terrain se remplissent seules.

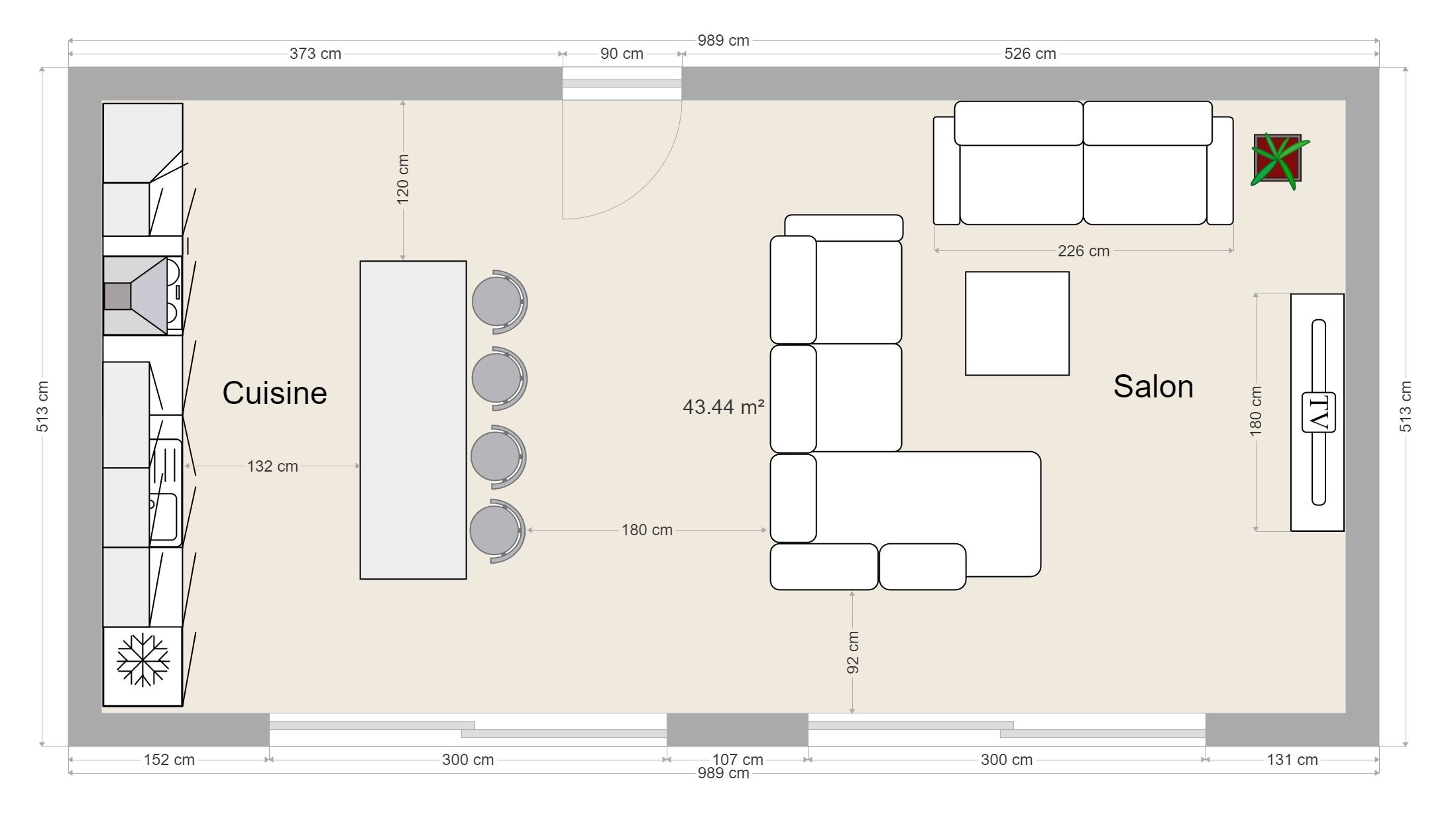

Exemple de plan en PDF

Vous pouvez télécharger ce plan au format PDF pour voir ce qu'il est possible d'obtenir.

Vous pouvez également ouvrir le plan original pour édition.

L'impression ne fonctionne pas

Pour exporter sans les limites de la version gratuite, vous devez être connecté à votre compte avec le compte qui a servi pour l'achat.
Le bouton Fichier PDF enregistre un fichier PDF : selon le navigateur, une fenêtre vous demande où l'enregistrer, ou le fichier arrive dans vos téléchargements. Vous devez ouvrir ce fichier avec un logiciel de lecture de fichiers PDF tel qu'Adobe Reader (gratuit). Selon la version de Windows utilisée, il est peut-être déjà installé.
Si l'export PDF ne fonctionne toujours pas, essayez de baisser la qualité de l'export car, en fonction de la complexité du plan et de la mémoire de votre ordinateur, il peut ne pas être possible d'augmenter la qualité.
Si vous venez d'acheter ArchiFacile Plus ou PRO, déconnectez-vous et reconnectez-vous ou bien rechargez la page pour que votre achat soit pris en compte.

L'échelle n'est pas exactement respectée

Si vous avez un léger écart entre l'échelle sélectionnée et la mesure effectuée sur la feuille, c'est que l'impression a réduit la page pour l'adapter aux marges de l'imprimante. Dans la fenêtre d'impression de votre lecteur PDF, choisissez Taille réelle (ou 100 %) et non Ajuster à la page.
