Ajout de textes sur les plans

Dans ArchiFacile, vous pouvez enrichir vos plans avec différents types de textes, cartouches et tableaux pour améliorer la compréhension et la personnalisation du plan.

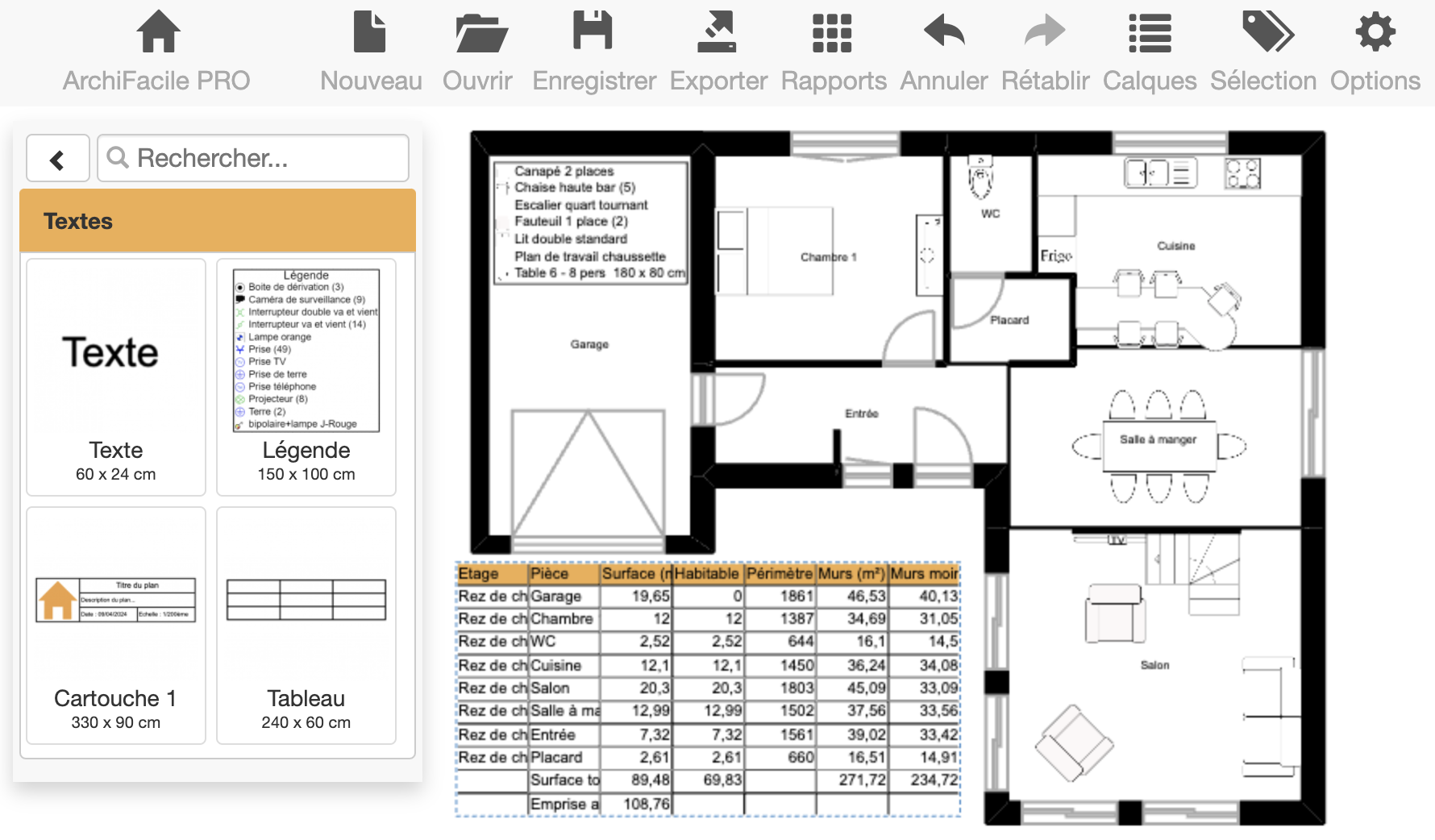

Tous ces éléments s'ajoutent depuis le menu de gauche Outils, entrée Ajouter un texte (raccourci clavier T). Le catalogue qui s'ouvre regroupe quatre familles.

1. Texte libre : une annotation que vous saisissez et placez librement sur le plan, avec ses réglages de police, taille, alignement, rotation et couleur. C'est l'outil à utiliser pour commenter une pièce ou porter une indication de chantier.

2. Légende : un tableau qui liste automatiquement les objets du plan, tous ou ceux d'un calque donné.

3. Cartouche : un bloc d'identification à placer en bord de plan (logo, titre du plan, description, date, échelle), pour une présentation uniforme de vos documents.

4. Tableau : des données présentées en lignes et colonnes, sous deux formes.

La légende

La légende évite de recenser les objets à la main : elle lit le contenu du plan et se met à jour toute seule. Par défaut elle liste tous les objets, sans qu'il soit nécessaire de créer ni d'activer le moindre calque.

Sélectionnez la légende sur le plan pour régler, dans le menu de gauche :

• le titre de la légende ;
• la taille du texte ;
• le calque dont les objets sont listés, ou Tous les objets pour recenser l'ensemble du plan ;
• le groupement des lignes, par nom des objets ou par nom original, c'est à dire le nom d'origine de l'objet dans le catalogue avant que vous ne le renommiez ;
• la couleur du cadre.

Un bouton Exporter enregistre la liste au format CSV (nom, nombre, longueur), ouvrable dans un tableur.

La légende est particulièrement utile pour les plans techniques, par exemple pour lister les symboles électriques posés sur le calque Électricité.

Le cartouche

Le cartouche est le bloc d'identification que l'on retrouve en bas ou sur le côté des plans d'architecte. Le modèle Cartouche 1 est un tableau de trois lignes déjà rempli : le logo, le titre du plan, une description, la date et l'échelle. Ajoutez-le comme les autres textes, puis sélectionnez une cellule pour en modifier le texte.

Le titre du plan, la date et l'échelle se remplissent seuls, grâce aux champs automatiques [titre], [date] et [echelle]. Vous pouvez en ajouter d'autres dans n'importe quelle cellule, par exemple [description] ou [surface_totale], ou les informations du projet saisies pour le dossier de permis : [demandeur], [travaux], [parcelles], [indice]. Hors version PRO, seuls [date], [heure] et [echelle] se remplissent ; les autres affichent « PRO ».

[echelle] affiche l'échelle de la page dans l'aperçu et le fichier de l'export, par exemple « 1/100 », et sur le plan celle du dernier export. Si votre cartouche porte une échelle écrite en toutes lettres, comme « 1/200ème », remplacez-la par [echelle].

Pour y mettre votre logo, ou un cartouche que vous avez préparé ailleurs sous forme d'image, sélectionnez une cellule et cliquez Ajouter une image dans le groupe Image du menu de gauche (version PRO). Pour remplacer le logo du modèle, sélectionnez sa cellule et cliquez d'abord Supprimer. L'image est réduite à 800 pixels au plus.

Le cartouche est dessiné sur le plan, à la même échelle que les murs : sa taille sur le papier dépend de l'échelle d'impression. Vérifiez sa place et sa taille dans l'aperçu de l'export avant d'imprimer. Pour un cartouche de taille fixe, imprimé en bas à droite de la page quelle que soit l'échelle, cochez plutôt Cartouche du projet dans l'export (ArchiFacile Plus et PRO).

Les pièces du dossier de permis de construire ou de déclaration préalable n'ont pas besoin de ce cartouche : le dossier imprime le sien en pied de chaque page, rempli dans son onglet Cartouche. Voir le cartouche du dossier de permis de construire.

Les tableaux

Deux types de tableaux sont disponibles :

• Tableaux personnalisables : vous ajoutez et organisez librement vos données, comme dans un tableur.
• Tableaux générés à partir d'un rapport : le tableau reprend les données de vos rapports (surfaces, pièces, objets) et les affiche directement sur le plan.

Bon à savoir

L'ajout de texte est disponible dans les versions ArchiFacile Plus et PRO.

Un texte peut être verrouillé en position pour éviter de le déplacer par erreur, et affecté à un calque pour l'afficher ou le masquer avec le reste de sa catégorie.
