Importer une image de fond

Vous pouvez importer dans ArchiFacile un fichier Image ou PDF ou DXF afin de l'utiliser comme image de fond et dessiner votre plan dessus.

L'image importée se place sous les murs et son déplacement est bloqué pour qu'elle serve de référence stable pendant que vous dessinez. Vous pouvez la modifier à tout moment : opacité, échelle, recadrage, remplacement (voir plus bas). Vous pouvez importer plusieurs images, sur chaque niveau du bâtiment.

Vous pouvez par exemple importer une image satellite ou un plan de cadastre pour dessiner un plan de masse.

Comment importer une image de fond à l'échelle ?

Cliquez sur Ajouter une image situé dans le menu de gauche lorsqu'aucun élément du plan n'est sélectionné.
Une fenêtre s'ouvre vous indiquant les formats de fichiers compatibles (JPG, PNG, PDF, DXF).
Cliquez sur "Choisir une image" pour sélectionner l'image ou la photo à importer. S'il ne se passe rien lorsque vous cliquez sur "Choisir une image" c'est que votre navigateur web n'est pas à jour. Veuillez le relancer.
Déplacez la flèche verte pour la faire coïncider avec une longueur que vous connaissez sur l'image. Plus cette longueur sera grande et meilleure sera la précision.
Indiquez la longueur de la flèche verte dans le champ de saisie
Et voilà, votre image apparaît sur le plan à la bonne échelle. Si vous placez une cotation, par exemple, elle doit être exacte.

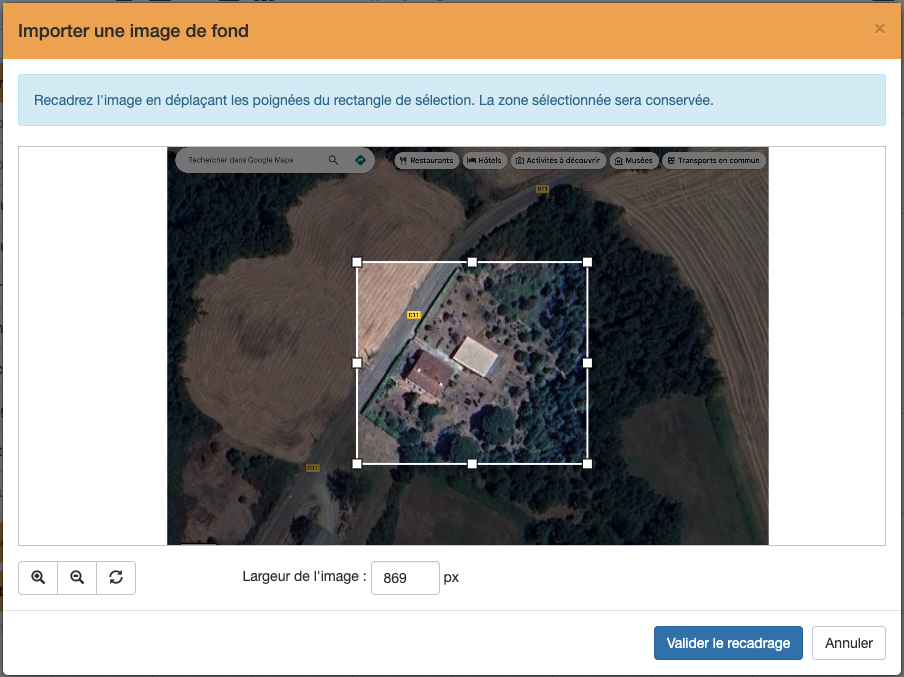

Comment recadrer une image ?

Déplacez les poignées blanches situées sur les bords du rectangle de sélection pour définir la zone à conserver.
La zone à l'intérieur du rectangle correspond à la partie de l'image qui sera importée.
Vous pouvez également ajuster la largeur de l'image en pixels à l'aide du champ prévu à cet effet.
Utilisez les boutons situés sous l'image pour : Zoomer sur l'image ou réinitialiser le cadrage si nécessaire.

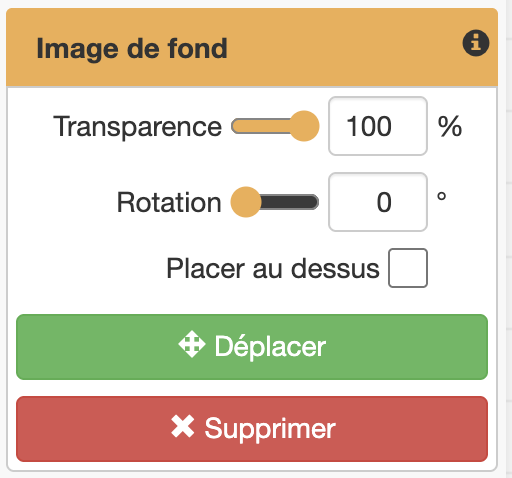

Comment modifier l'image de fond ?

Sélectionnez l'image en cliquant dessus : ses réglages s'affichent dans le menu de gauche.

Opacité : atténuez l'image pour mieux distinguer votre tracé.
Bloquer déplacement : décochez cette case pour déplacer l'image à la souris, puis recochez-la pour la verrouiller.
Placer sous les murs ou Placer au-dessus : choisissez si l'image s'affiche sous les éléments du plan ou par-dessus.
Mettre à l'échelle : redéfinissez l'échelle de l'image à partir d'une longueur connue.
Recadrer : conservez uniquement la partie utile de l'image.
Changer l'image : remplacez le fichier de l'image.

Comment masquer temporairement l'image de fond ?

Pour vérifier votre tracé sans être gêné par l'image, vous pouvez la masquer sans la supprimer :

Dans le menu Options, cochez Activer les calques.
Le menu Calques apparaît dans la barre du haut. Les images de votre plan sont automatiquement associées au calque Image.
Dans le menu Calques, cliquez sur l'œil du calque Image pour masquer les images du plan. Cliquez à nouveau sur l'œil pour les réafficher.

L'image masquée reste enregistrée dans votre plan, et elle n'apparaît pas dans l'export PDF : pratique pour imprimer votre plan sans l'image de fond. Pour tout savoir sur les calques, consultez la page Calques.

Vous pouvez aussi réduire l'Opacité de l'image pour l'atténuer sans la masquer complètement.

Comment supprimer une image de fond ?

Sélectionnez l'image de fond en cliquant dessus
Dans le menu de gauche cliquez sur Supprimer

Cela vous permettra de la supprimer ou la remplacer par une autre image de fond.

Problèmes d'import

Les fichiers image au format JPG, PNG et PDF sont importés directement dans ArchiFacile.

Les fichiers au format DXF sont convertis en image via un service en ligne. ArchiFacile doit accéder à internet pour procéder à la conversion. Si vous avez un message d'erreur, cela peut être lié à un problème de connexion. Si vous avez une connexion lente et un fichier volumineux, la conversion peut échouer.

Certains fichiers DXF ne sont pas reconnus. Dans ce cas essayez un autre logiciel ou service en ligne pour convertir le DXF en image et ensuite importer l'image.
