Les rapports

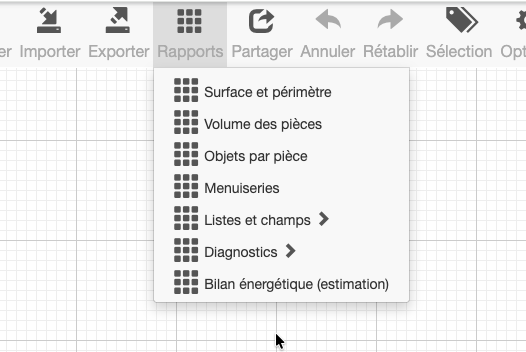

Le menu Rapports, situé en haut de l'écran entre Exporter et Partager, calcule des tableaux à partir des éléments de votre plan : surfaces, volumes, menuiseries, zinguerie, métré des formes et des lignes, listes d'objets, bilan énergétique. Vous n'avez rien à saisir, tout est repris du plan et recalculé à chaque ouverture.

Les rapports disponibles

Rapport	Contenu
Surface et périmètre	Surface, surface habitable, périmètre et surface des murs de chaque pièce
Volume des pièces	Volume de chaque pièce, avec l'indication habitable ou non
Objets par pièce	Les objets du plan, avec l'étage et la pièce où chacun se trouve
Menuiseries	Métré des portes et des fenêtres : type, largeur, hauteur, quantité
Zinguerie : gouttières et descentes	Bordereau des gouttières, descentes et accessoires, avec le contrôle de chaque descente
Métré des formes et lignes	Surface et périmètre des formes, longueur des lignes, regroupées par nom, avec leurs volumes
Listes et champs	Liste détaillée des murs, des pièces, des ouvertures, des objets et des faces des pièces, avec vos champs personnalisés
Diagnostics	Lettrages des pièces pour un repérage amiante ou plomb
Bilan énergétique	Estimation de la classe énergie, du chauffage et de l'eau chaude
Production solaire	Production annuelle estimée des panneaux solaires du plan

Métré des formes et lignes

Ce rapport fait le métré de ce que vous dessinez avec Outils > Ajouter une forme libre et Outils > Ajouter une ligne, ainsi qu'avec les outils de tracé du catalogue : allées, clôtures, tuyaux. Le tableau compte une ligne par nom, tous étages confondus :

une forme donne son nombre, sa surface et son périmètre, par exemple pour chiffrer la bordure d'un massif ;
une ligne donne son nombre et sa longueur cumulée ;
les colonnes Volume, Déblai et Remblai n'apparaissent que si une forme a un volume, réglé dans son groupe Volume : épaisseur, socle jusqu'au terrain ou terrassement entre terrain naturel et terrain fini ;
la colonne Surface en pente n'apparaît que si une forme suit un terrain en pente : sa surface réelle, plus grande que la surface projetée. Voir faire suivre la pente à une pelouse, une allée ou une terrasse.

Donnez un nom à vos formes dans le menu de gauche pour obtenir un total par matériau : celles qui n'en ont pas sont regroupées sous « Forme libre », les lignes sous « Ligne ». Les surfaces sont brutes : une forme dessinée sur une autre n'en est pas déduite, un massif posé sur une pelouse compte aussi dans la pelouse. La règle, les traits de coupe, les vues et les toitures ne sont pas comptés.

Exploiter un rapport

Le tableau s'affiche dans une fenêtre, trié par étage et par nom. Trois boutons en bas :

Ajouter au plan : insère le tableau directement sur le plan, sous forme de tableau. Pratique pour faire figurer un métré ou un tableau des surfaces à côté du dessin.
Export XLS : ouvre le tableau dans un tableur (Excel, LibreOffice, Numbers).
Export CSV : enregistre les données au format texte, pour les reprendre dans un autre logiciel.

Dans les colonnes qui affichent un nom de pièce ou d'objet, ce nom est un lien : cliquez dessus pour fermer le rapport et sélectionner l'élément correspondant sur le plan.

Rapports et versions d'ArchiFacile

Les rapports sont disponibles avec ArchiFacile Plus et ArchiFacile PRO. Les entrées Zinguerie : gouttières et descentes, Listes et champs et Diagnostics sont réservées à ArchiFacile PRO.

Le récapitulatif des pièces graphiques du permis de construire se trouve dans le menu Exporter, entrée Dossier permis de construire : voir le dossier de permis de construire.

Questions fréquentes

Comment obtenir la surface de mes pièces ?
Menu Rapports puis Surface et périmètre : le tableau donne la surface, la surface habitable et le périmètre de chaque pièce.

Comment connaître la surface de mes formes libres et la longueur de mes lignes ?
Menu Rapports puis Métré des formes et lignes : les surfaces en m², les périmètres et les longueurs en mètres, regroupés par nom.

Comment faire le métré de mes portes et fenêtres ?
Menu Rapports puis Menuiseries : chaque type de porte et de fenêtre est listé avec ses dimensions et sa quantité.

Comment faire le métré de mes gouttières et descentes ?
Menu Rapports puis Zinguerie : gouttières et descentes (ArchiFacile PRO) : mètres de gouttière et de descente, naissances, angles, crochets, coudes, colliers et dauphins, et le contrôle de la surface reçue par chaque descente. Voir gouttières et descentes d'eaux pluviales.

Comment exporter un tableau vers Excel ?
Ouvrez le rapport, puis cliquez sur Export XLS en bas de la fenêtre.

Comment afficher un tableau de surfaces sur le plan ?
Ouvrez le rapport, puis cliquez sur Ajouter au plan : le tableau est posé sur le plan et suit les modifications du plan.
