Garage plus bas que la maison, maisons à des niveaux différents : placer un étage à une autre altitude

Un garage plus bas que la maison, une extension sur un demi-niveau, plusieurs maisons à flanc de colline sur le même terrain : ces constructions n'ont pas leur sol sur la pile des étages, où chacun se pose sur celui du dessous. Dans ArchiFacile, chacune se dessine sur un étage à part, placé à sa propre altitude avec la case Altitude libre.

Dessiner un garage en contrebas

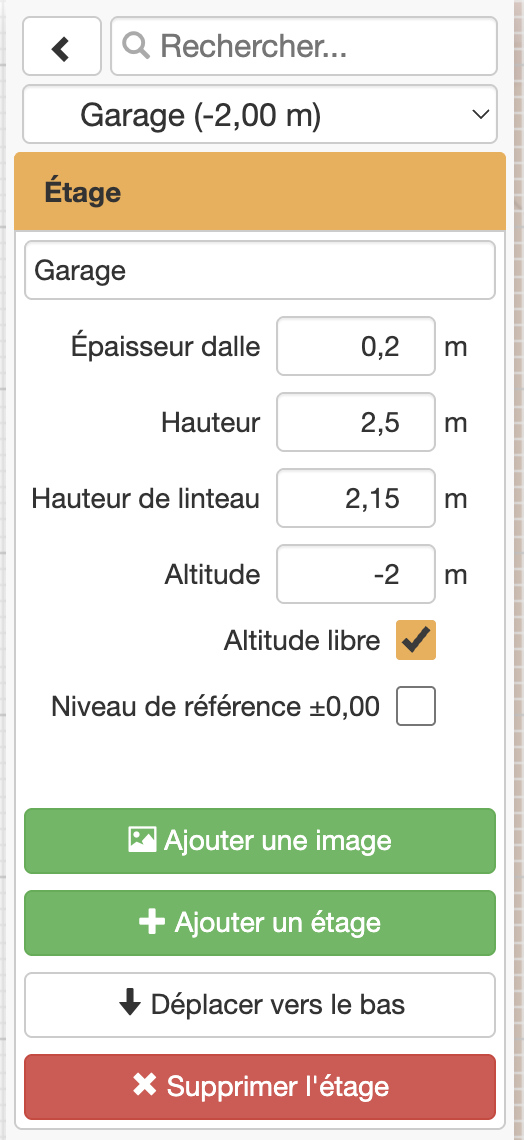

1. Dans le panneau Étage, cliquez sur Ajouter un étage et nommez-le, par exemple « Garage ».
2. Dessinez le garage sur cet étage. Cochez Voir l'étage inférieur pour le placer par rapport à la maison.
3. Cochez Altitude libre.
4. Saisissez son Altitude, mesurée du niveau ±0,00 jusqu'au sol fini du garage : -2,00 m pour un garage 2 m plus bas que le rez-de-chaussée.

La liste des étages affiche alors « Garage (-2,00 m) ». Une construction plus haut que la maison se règle de la même façon, avec une altitude positive : +1,20 m pour une maison 1,20 m plus haut sur la pente.

Plusieurs maisons à des niveaux différents sur le même terrain

Donnez à chaque maison son propre étage en altitude libre, à l'altitude de son rez-de-chaussée : par exemple la première maison au ±0,00, la deuxième à +1,20 m, la troisième à +2,40 m plus haut sur la pente. Les combles de chaque maison se dessinent sur l'étage qui la suit dans la liste et se posent sur elle.

Ce que fait l'altitude libre

• L'étage garde son altitude quand vous changez la hauteur ou la dalle des autres étages.
• Cocher la case ne déplace pas l'étage : il garde l'altitude où il se trouvait, que vous modifiez ensuite dans le champ Altitude. Décochez-la pour le reposer sur l'étage voisin.
• L'étage placé juste au-dessus de lui dans la liste, s'il n'est pas lui-même en altitude libre, se pose sur lui : les combles d'un garage, dessinés sur l'étage suivant, suivent le garage. Laissez pour cela le garage au-dessus du rez-de-chaussée dans la liste, là où Ajouter un étage le crée, même s'il est plus bas que lui.
• La case n'apparaît pas sur l'étage qui porte le niveau ±0,00, dont l'altitude vaut 0 par définition. Si vous déplacez le ±0,00 sur un autre étage, aucun étage ne bouge : les altitudes sont recomptées depuis le nouveau ±0,00.

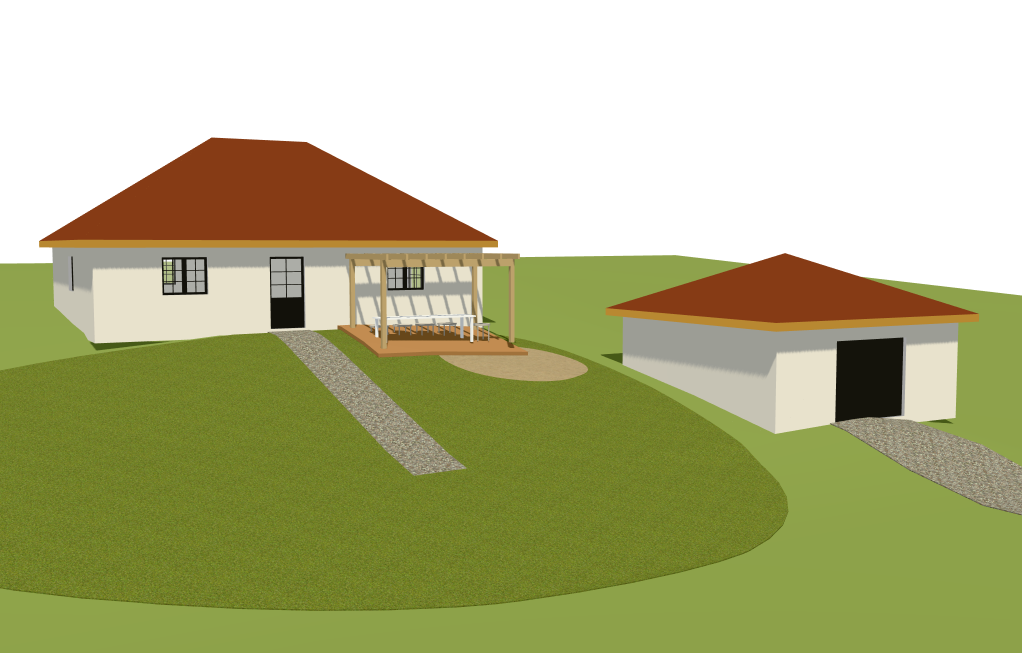

Voir les constructions en 3D et sur le terrain

En vue 3D, choisissez Tous les étages dans la liste des étages : chaque construction apparaît à son altitude, et le terrain s'arrête au pied de ses murs. Sur un terrain en pente, posez des points d'altitude autour de chaque construction pour que le terrain suive le relief : voir dessiner un terrain en pente.

Questions fréquentes

Comment dessiner un garage plus bas que la maison ?

Toutes les pièces d'un même étage ont leur sol au même niveau. Dessinez le garage sur un étage à part, cochez Altitude libre et saisissez son altitude, par exemple -1,00 m pour un garage 1 m plus bas.

Comment faire un demi-niveau ou une dalle décalée ?

Dessinez la partie décalée sur un étage à part en altitude libre, à l'altitude de son sol : +1,35 m pour un demi-niveau à mi-hauteur d'un rez-de-chaussée de 2,50 m sous plafond avec une dalle de 20 cm.

Mon garage paraît enterré ou flotte au-dessus du terrain, pourquoi ?

Le terrain suit les points d'altitude, pas les étages. Posez un point au pied du garage, à l'altitude du sol devant sa porte, et vérifiez son Altitude dans le panneau Étage. Voir dessiner un terrain en pente.

Pour les autres réglages des étages, voir la gestion des étages.
