EspañolNommer les pièces

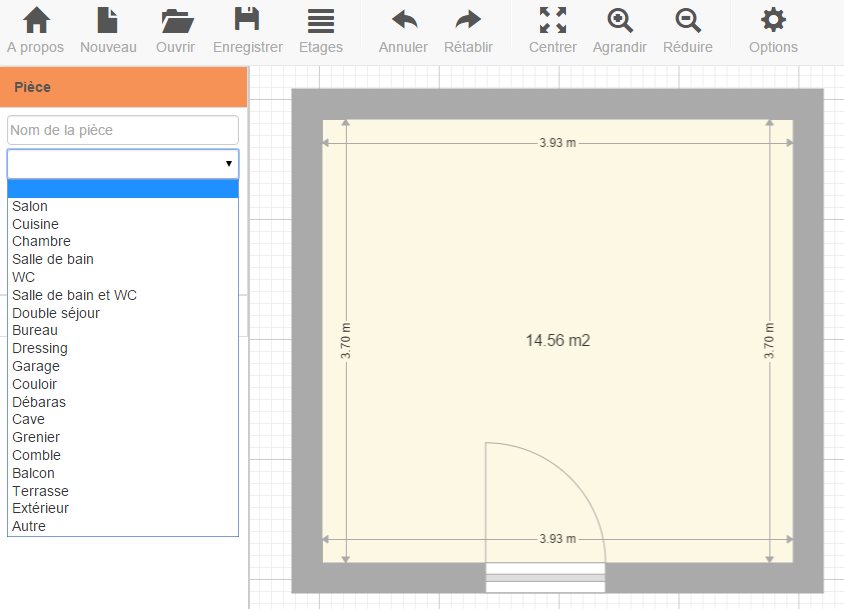

Pour nommer une pièce, sélectionnez-la en cliquant dessus, puis cliquez sur la liste déroulante dans le menu à gauche et choisissez le type de pièce qui vous convient.
Si vous ne trouvez pas dans la liste le nom que vous souhaitez ou si vous préférez personnaliser vos pièces, saisissez le nom de votre choix dans le champ Nom, tout en haut du menu Pièce. Le nom s'affiche sur le plan.
Si le menu Pièce n'apparaît pas, vérifiez que vos murs sont bien reliés. Corrigez puis recommencez l'opération.
Pour modifier ou supprimer le nom d'une pièce, sélectionnez la pièce puis corrigez ou effacez le nom dans le champ Nom.
Une pièce garde son nom, sa hauteur et ses réglages quand vous la retouchez : déplacer un mur, changer son épaisseur, ajouter une cloison à l'intérieur. Si la cloison la coupe en deux, le nom reste à la plus grande des deux pièces et l'autre est à nommer. Si vous supprimez le mur qui sépare deux pièces, la pièce réunie garde le nom de l'une des deux.
Vous pouvez choisir ce que vous souhaitez afficher comme informations sur la pièce sélectionnée à l'aide des cases à cocher de la section Textes du menu de gauche :
- Afficher le nom : proposée dès que la pièce a un nom. Si la case est cochée, le nom de la pièce sera affiché au centre de la pièce par défaut. Vous pouvez déplacer la position du texte en cliquant dessus et en le glissant à un autre emplacement.
- Afficher les dimensions : Si la case est cochée, les cotations de la pièce seront visibles.
- Afficher la surface : Si la case est cochée, la surface de la pièce sera indiquée sous le nom.
- Afficher la hauteur : Si la case est cochée, la hauteur sous plafond HSP est indiquée sous la surface de la pièce sous la forme "HSP 250 cm" par exemple. Pour supprimer l'affichage de l'HSP il suffit de décocher cette case.
Comment afficher la surface des pièces ?
Pour afficher la surface d'une pièce spécifique dans vos plans, procédez comme suit :
- Sélectionnez la pièce dont vous souhaitez voir la surface.
- Accédez au menu de gauche et cliquez sur la section Textes.
- Cochez la case Afficher la surface pour que la surface de la pièce sélectionnée s'affiche.
Si vous souhaitez contrôler l'affichage des surfaces pour plusieurs pièces, vous pouvez ajuster les paramètres généraux :
- Allez dans le menu Options des pièces.
- Trouvez la case à cocher Surface des pièces et choisissez parmi les options suivantes :
- Aucun : Aucune surface n'est affichée.
- Tous : La surface de toutes les pièces est affichée.
- Sélection : Seules les surfaces des pièces pour lesquelles l'option Afficher la surface est activée sont affichées.
Ces options vous permettent de personnaliser l'affichage des surfaces selon vos besoins, que ce soit pour une pièce individuelle ou pour l'ensemble de votre plan.
Tourner ou rotation d'une pièce
Il n'est pas possible de tourner une pièce seule, mais vous pouvez tourner le bâtiment qui la contient. Sélectionnez la pièce, puis dans le menu de gauche cliquez sur Sélectionner le bâtiment. Saisissez l'angle dans le champ Rotation, ou utilisez le bouton Rotation quart de tour pour un quart de tour exact. Voir faire pivoter un plan, un bâtiment ou un objet.
