Poutres, chevrons et liteaux : hauteur sol et pente

Les poutres du catalogue Construire > Structures (bastaing, madrier, chevron, demi-chevron, tasseau, panne, poutrelle et poutre béton, tubes et profilés métalliques) servent à dessiner une charpente, un plancher ou une pergola, sur le plan comme en 3D.

Poser et allonger une poutre

1. Ouvrez Construire > Structures et choisissez une poutre.
2. Sur le plan, tirez chacune de ses deux extrémités à l'endroit voulu. Le magnétisme les accroche aux extrémités des autres poutres et aux lignes d'aide.
3. Le champ Longueur règle la longueur au millimètre : il déplace l'extrémité haute, l'extrémité basse reste en place.

Largeur et Hauteur donnent la section de la pièce : 63 × 75 mm pour un chevron, 40 × 40 mm pour un liteau.

Hauteur sol, pente et écart de hauteur

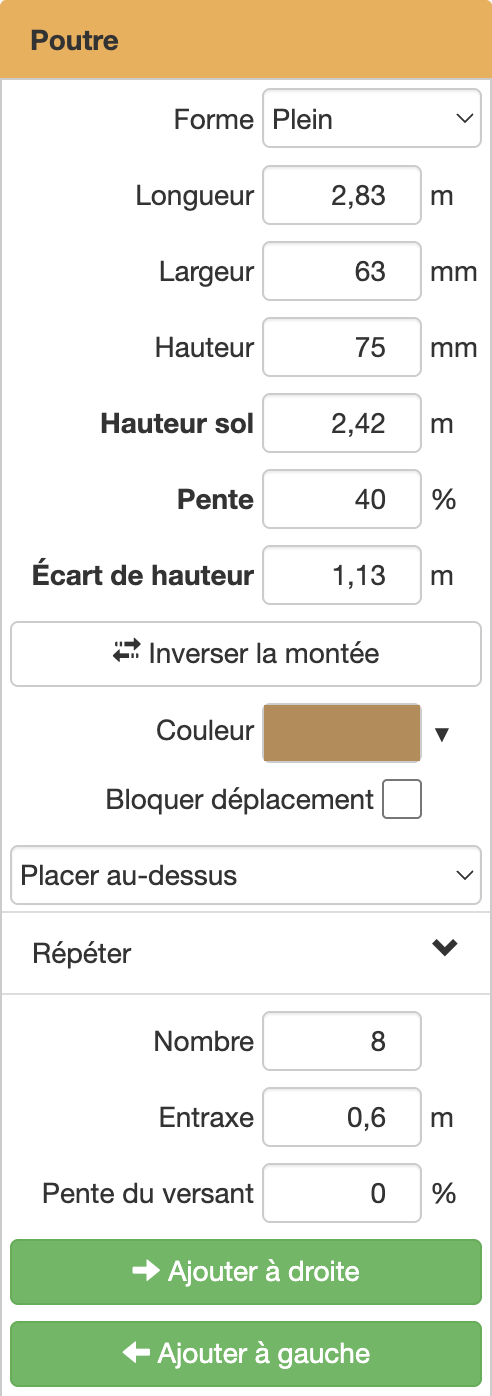

Passez en vue 3D et cliquez sur la poutre : ses réglages de hauteur apparaissent dans le menu de gauche.

• Hauteur sol : la hauteur du dessous de la poutre à son extrémité basse, mesurée depuis le sol fini de l'étage.
• Pente : en %, comme celle de la toiture ; 100 % correspond à 45°. Quand vous la saisissez, l'extrémité basse reste en place et l'autre monte.
• Écart de hauteur : de combien l'extrémité haute dépasse l'extrémité basse. Pente et écart sont liés : changer l'un, ou la longueur, met l'autre à jour.
• Inverser la montée : la poutre garde sa place, son extrémité haute passe de l'autre côté.

La pente se saisit en %, pas en degrés. Repères : 30 % font environ 17°, 40 % environ 22°, 58 % environ 30°, 70 % environ 35° et 100 % font 45°.

La Longueur se mesure à l'horizontale, comme sur le plan. La pièce inclinée est un peu plus longue : 4,18 m pour une poutre de 4 m à 30 %. Ses deux bouts sont coupés d'aplomb, et sa Hauteur se mesure à la verticale.

Poser un liteau sur un chevron

Un liteau est une poutre horizontale, de pente 0. Pour qu'il repose sur un chevron, donnez-lui comme Hauteur sol :

Hauteur sol du chevron + Hauteur du chevron + pente du chevron × distance horizontale depuis son extrémité basse.

Par exemple, un chevron de 75 mm posé à 2,42 m avec une pente de 40 % : un liteau à 5 cm de son extrémité basse se règle à 2,42 + 0,075 + 0,40 × 0,05 = 2,515 m.

Répéter des chevrons, des solives ou des liteaux

Le groupe Répéter du menu de la poutre pose des copies à entraxe constant, sur le plan comme en 3D :

1. Nombre : le nombre de copies à ajouter.
2. Entraxe : la distance d'axe en axe entre deux poutres.
3. Pente du versant : laissez 0 pour des chevrons ou des solives, posés côte à côte à la même hauteur. Pour des liteaux, saisissez la pente du toit : l'entraxe se mesure alors le long du versant, comme sur le chantier, et chaque rangée monte d'autant. Une pente négative fait descendre les copies.
4. Cliquez sur le bouton du côté voulu : Ajouter en haut, Ajouter en bas, Ajouter à droite ou Ajouter à gauche, selon l'orientation de la poutre à l'écran.

Les copies se placent perpendiculairement à la poutre, et la poutre de départ reste sélectionnée. Une seule annulation les retire toutes.

Pour couvrir un versant de liteaux : posez le liteau le plus bas sur les chevrons, puis répétez-le vers le faîtage avec la pente du toit et l'entraxe de vos liteaux, par exemple 0,35 m à 40 %.

Charpente en L : harmoniser les pentes des versants

Pour que les rangées de liteaux de deux versants se rejoignent bout à bout à la noue ou à l'arêtier, il faut sur les deux versants :

• la même Pente sur les chevrons ;
• la même hauteur au bas des chevrons, donc la même Hauteur sol pour un même débord ;
• le même premier liteau et le même Entraxe dans Répéter.

Avec deux pentes différentes, les rangées n'arrivent pas à la même hauteur, sauf à choisir un entraxe différent sur chaque versant.

La couverture elle-même (tuiles, ardoises) se dessine avec l'outil toiture ; les poutres représentent la charpente qui la porte.

Questions fréquentes

Que signifient les champs Hauteur sol et Pente d'une poutre ?

Hauteur sol est la hauteur du dessous de la poutre à son extrémité basse, depuis le sol fini de l'étage. Pente est l'inclinaison de la poutre en %, et Écart de hauteur la différence de hauteur entre ses deux extrémités. Les trois se règlent en vue 3D.

La pente d'une poutre se règle-t-elle en degrés ou en pourcentage ?

En pourcentage, comme la pente d'une toiture : 100 % correspondent à 45°. Pour 35°, saisissez 70 % ; pour 30°, 58 %.

Comment dupliquer des liteaux ou des chevrons avec un espacement constant ?

Sélectionnez la poutre, ouvrez le groupe Répéter, saisissez le nombre de copies et l'entraxe, puis cliquez sur le bouton du côté voulu. Pour des liteaux, ajoutez la pente du toit dans Pente du versant : ils restent posés sur les chevrons.
