Ajouter une cheminée sur le toit

L'objet Cheminée dessine une souche de toiture complète, du solin au chapeau, sur le plan comme en vue 3D. Il ne s'agit pas d'un foyer d'intérieur, mais de la partie qui émerge de la couverture.

Poser la souche

1. Dessinez d'abord votre toiture : la souche a besoin d'un pan de toit pour se placer.
2. Dans le menu de gauche, ouvrez Toitures (vous pouvez aussi taper cheminée ou conduit dans la recherche d'objets).
3. Glissez Cheminée sur le pan de toiture voulu.

La souche se place à la bonne altitude et sa base est coupée selon la pente du rampant, sans jour entre le toit et la maçonnerie. Déplacez-la sur un autre pan, elle se recale. Modifiez la pente ou la hauteur de la toiture, elle suit.

Posée en dehors de la toiture, la souche se pose au sol : c'est le conduit extérieur adossé à un pignon.

Choisir un modèle

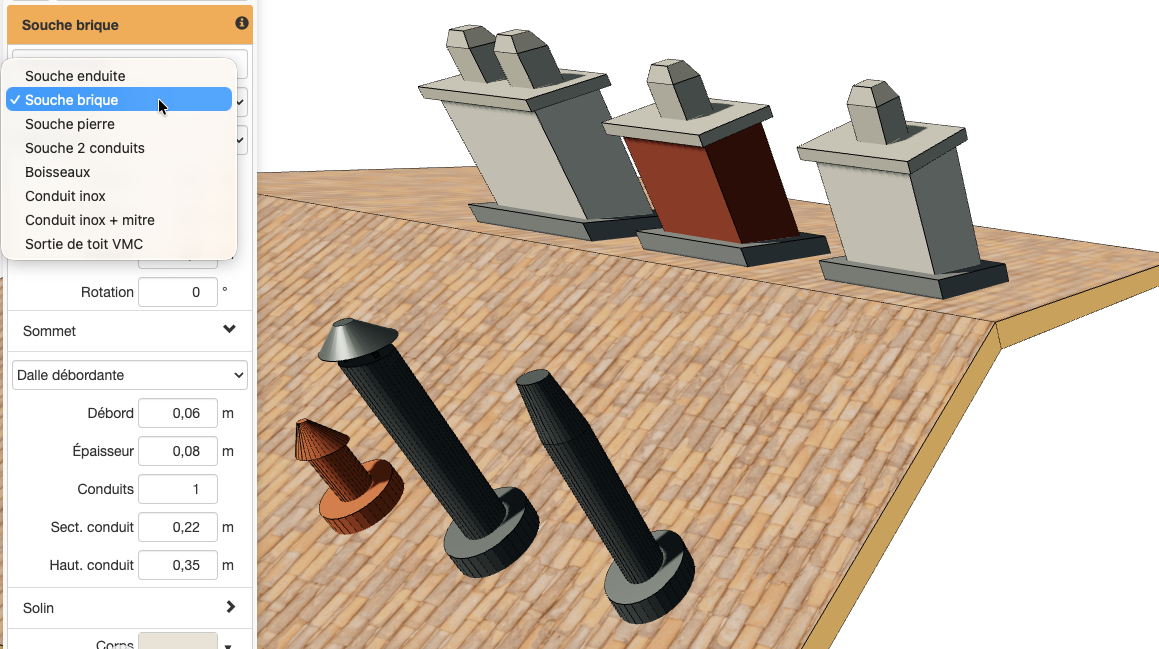

Le champ Modèle propose huit souches complètes :

• Souche enduite, souche brique, souche pierre : la souche maçonnée traditionnelle, avec sa dalle ou sa couvertine.
• Souche 2 conduits : deux boisseaux apparents au-dessus du couronnement.
• Boisseaux : les boisseaux en terre cuite, sans habillage.
• Conduit inox et Conduit inox + mitre : le tubage métallique d'un poêle ou d'une chaudière.
• Sortie de toit VMC : le chapeau de ventilation.

Chaque modèle est un point de départ : tous les réglages restent modifiables ensuite.

Orienter la souche

Contrairement à la fenêtre de toit et au chien assis, la cheminée ne se tourne pas d'office face à la gouttière. Le champ Rotation l'oriente librement, et la découpe de sa base suit la pente du toit dans toutes les directions. Une souche parallèle au faîtage ou posée de biais reste correctement encastrée.

Les réglages

• Forme : rectangulaire ou ronde.
• Largeur, Profondeur, Hauteur : les dimensions du corps. La hauteur se mesure depuis le point d'émergence le plus haut, comme on lit une souche sur une façade.
• Sommet : le Couronnement (dalle débordante, mitre en terre cuite, chapeau chinois, chapeau conique, aspirateur statique, ou aucun), son Débord et son Épaisseur, puis le nombre de Conduits apparents, leur section et leur hauteur.
• Solin : la bande de raccord entre la souche et la couverture, avec sa Remontée, son Débord et sa couleur.
• Corps : la couleur de la maçonnerie, de la brique, de la pierre ou du métal.

La hauteur réglementaire

Une souche trop courte tire mal. Si le débouché ne domine pas le faîtage de 40 cm, le menu de gauche affiche l'avertissement « Le débouché doit dominer le faîtage de 40 cm (DTU 24.1) », avec un lien qui applique la hauteur conforme en un clic.

Le calcul tient compte du couronnement et des conduits apparents, et se met à jour si vous modifiez la pente ou la hauteur de la toiture.

Questions fréquentes

Comment dessiner un conduit de cheminée qui sort du toit ?

Utilisez l'objet Cheminée du menu Toitures et déposez-le sur un pan de toiture. Il se cale sur la pente et prend la forme de souche choisie dans le champ Modèle.

À quelle hauteur doit sortir une cheminée ?

Le DTU 24.1 impose que le débouché domine le faîtage de 40 cm. ArchiFacile le vérifie et propose la correction dans le menu de gauche lorsque la souche est trop basse.

Comment poser une sortie de toit pour un poêle ou une VMC ?

Choisissez le modèle Conduit inox, Conduit inox + mitre ou Sortie de toit VMC dans le champ Modèle, puis réglez la section et la hauteur du conduit.
