Dessiner un chien assis (lucarne)

Le Chien assis est une lucarne complète : murs, toit et fenêtre. Elle se dessine sur le plan et se construit en volume en vue 3D, où elle ouvre réellement le rampant.

Poser la lucarne

1. Dessinez d'abord votre toiture : la lucarne a besoin d'un pan de toit pour se placer.
2. Dans le menu de gauche, ouvrez Toitures (vous pouvez aussi taper chien assis ou lucarne dans la recherche d'objets).
3. Glissez Chien assis sur le pan de toiture voulu.

La lucarne se tourne face à la gouttière, se place à la bonne hauteur et reprend la pente du pan. Déplacez-la sur un autre pan, elle se recale. Modifiez la toiture, elle suit.

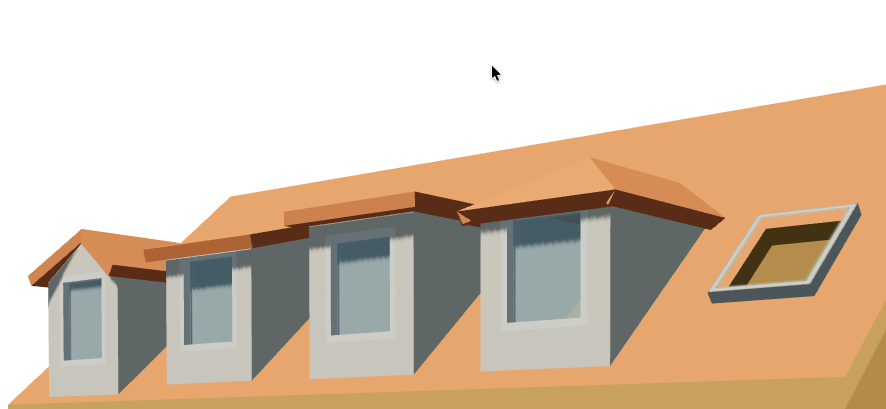

Choisir la forme du toit

Le champ Toit propose quatre formes :

• Deux pans + croupe, la forme par défaut.
• Deux pans, avec un pignon droit à l'avant.
• Un pan (rampante).
• Plat.

Le dessin sur le plan suit la forme choisie : faîtage et arêtiers sont tracés en conséquence, et la lucarne montre sa couverture vue de dessus.

Elle perce le rampant

L'intérieur de la lucarne communique avec les combles : le toit est réellement ouvert en dessous, ce qui se voit en vue 3D depuis l'intérieur et en coupe.

La couverture est celle du toit

Le champ Couverture reprend la couleur ou la texture du toit qui porte la lucarne, ainsi que sa rive et sa sous-face : les tuiles de la lucarne sont celles de la maison. Déplacez-la sur un toit couvert autrement, elle change avec lui, jusqu'à ce que vous choisissiez votre propre couverture.

Les réglages

• Largeur et Profondeur : l'emprise de la lucarne sur le rampant.
• Groupe Volume : la Hauteur de la façade, la Pente et le Débord de son toit, l'épaisseur des murs et de la couverture, et la couleur des Murs.
• Groupe Fenêtre : la largeur, la hauteur et l'Allège de la baie, la couleur de la menuiserie et celle du verre.

Si la lucarne dépasse du toit

Sur un toit peu pentu, ou avec une lucarne haute, le mur arrière peut rester visible au-dessus du rampant. Le menu de gauche vous le signale et propose la correction en un clic, avec la valeur qui convient : baisser sa hauteur, augmenter sa profondeur, ou réduire la pente de son toit.

Questions fréquentes

Comment ajouter une lucarne à ma maison ?

Glissez l'objet Chien assis du menu Toitures sur votre toiture : il se cale sur la pente et perce le rampant. Choisissez ensuite sa forme de toit, puis réglez sa hauteur, sa fenêtre et ses couleurs dans le menu de gauche.

Quelle différence entre un chien assis et une fenêtre de toit ?

Le chien assis est un volume construit en saillie du toit, avec ses propres murs et sa propre couverture, et une fenêtre verticale. La fenêtre de toit est posée dans le plan du rampant, sans volume ajouté.

Ma lucarne dépasse de la toiture, comment la corriger ?

Le menu de gauche affiche l'avertissement et propose la correction en un clic. Vous pouvez aussi la corriger à la main : baisser la Hauteur de la façade, augmenter la Profondeur, ou réduire la Pente du toit de la lucarne.
