Poser une fenêtre de toit (velux)

Une fenêtre de toit, souvent appelée velux du nom de la marque, se pose comme un objet sur la toiture. Ce n'est pas l'outil Fenêtre, qui sert à percer un mur.

Poser la fenêtre

1. Dessinez d'abord votre toiture : la fenêtre a besoin d'un pan de toit pour se placer.
2. Dans le menu de gauche, ouvrez Toitures (vous pouvez aussi taper velux dans la recherche d'objets).
3. Glissez Fenêtre de toit sur le pan de toiture voulu.

Elle se cale toute seule sur la pente

La fenêtre prend automatiquement la hauteur, la pente et l'orientation du pan sur lequel vous la déposez. Déplacez-la sur un autre pan, elle se recale. Modifiez la pente ou la hauteur de la toiture, elle suit.

Répétez l'opération pour chaque fenêtre : rien n'empêche d'en poser plusieurs sur le même pan, ou sur des versants différents.

Elle perce le toit

En vue 3D, le rampant est réellement ouvert sous la fenêtre, et l'on voit le tableau dans l'épaisseur de la couverture. Le percement se retrouve en coupe et depuis l'intérieur des combles.

Les réglages

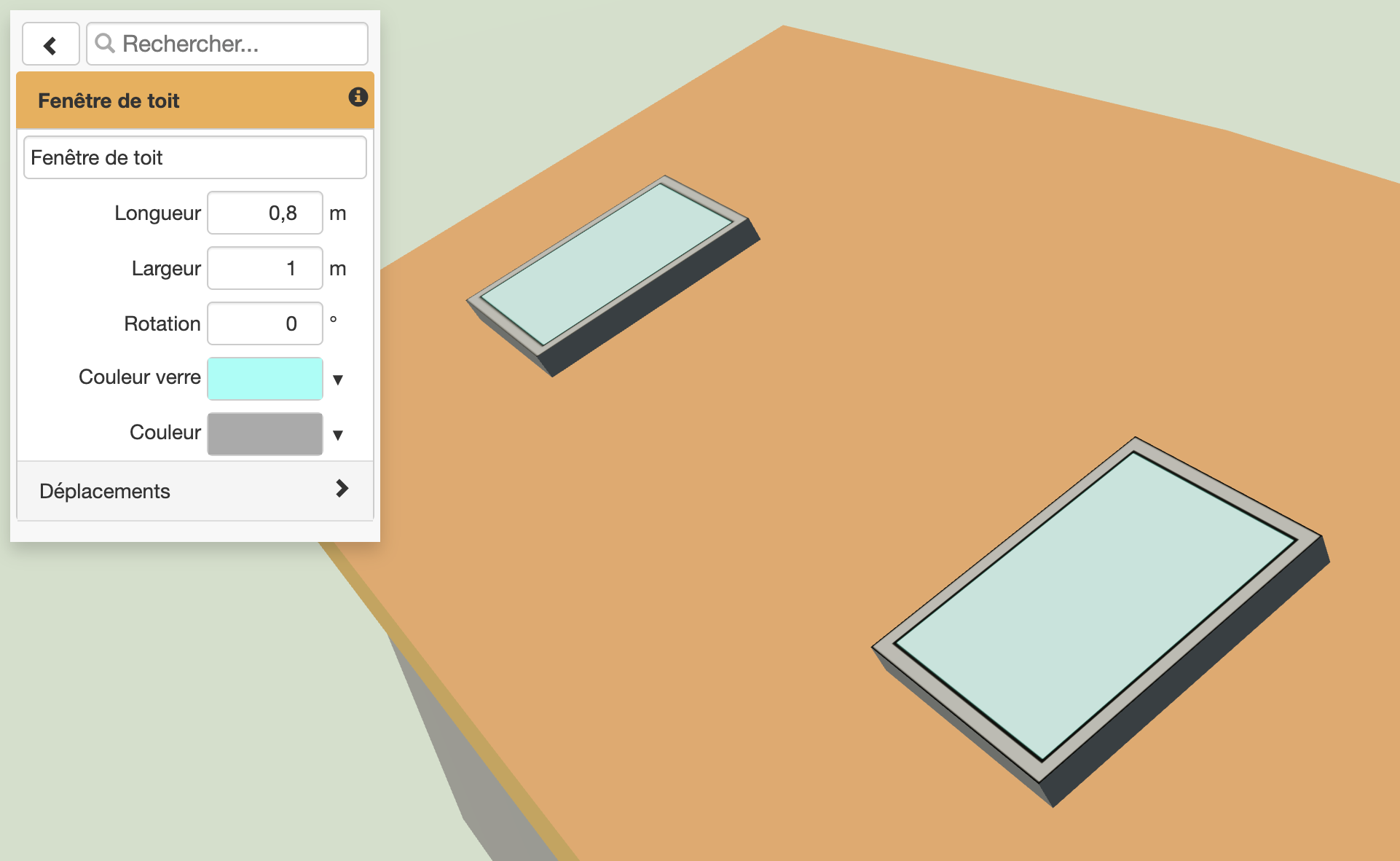

Une fois la fenêtre posée, le menu de gauche propose :

• Longueur et Largeur : les dimensions du châssis, 80 x 100 cm par défaut.
• La couleur du cadre.
• Couleur verre : le vitrage est transparent et laisse voir à travers en 3D. Renseignez cette couleur pour le teinter.

Questions fréquentes

Comment installer des velux sur mon plan ?

Glissez l'objet Fenêtre de toit du menu Toitures sur votre toiture : il se cale automatiquement sur la pente du pan. Répétez l'opération pour chaque fenêtre, puis réglez leurs dimensions dans le menu de gauche.

Pourquoi ma fenêtre de toit ne se place pas correctement ?

Elle a besoin d'un pan de toit sous elle. Vérifiez que la toiture est bien dessinée et que la fenêtre est déposée à l'intérieur d'un versant, et non sur un pignon ou en dehors du contour.

Quelle différence avec l'outil Fenêtre ?

L'outil Fenêtre perce un mur vertical. La Fenêtre de toit se pose sur un pan incliné et perce la couverture. Pour une ouverture dans un mur, voir ajouter une porte ou une fenêtre.

Comment faire une lucarne plutôt qu'un velux ?

Utilisez l'objet Chien assis, qui construit une lucarne complète avec ses murs, son toit et sa fenêtre : voir dessiner un chien assis.
