EspañolPlacer les prises et les interrupteurs
Les prises, interrupteurs, points lumineux et appliques se posent sur le plan comme les autres objets, mais ils s'appliquent contre le mur et se dessinent en volume dans la vue 3D, à leur hauteur de pose.
Poser un symbole
Dans le menu de gauche, ouvrez Électricité, puis Prises, Interrupteurs ou Éclairage, et glissez le symbole voulu sur votre plan.
Déposé près d'une cloison, le symbole se colle au mur le plus proche, se tourne vers l'intérieur de la pièce et se place à sa hauteur de pose. Vous pouvez ensuite le déplacer le long du mur, il reste appliqué contre lui.
Pour équiper une pièce entière d'un seul coup selon la norme NF C15-100, utilisez l'assistant schéma électrique.
Les équipements de la catégorie Électricité autre se posent de la même façon et se collent eux aussi au mur : borne de recharge, batterie de stockage, onduleur, tableau électrique, chauffe-eau ou climatiseur. Chacun arrive à sa hauteur d'installation, réglable dans Hauteur sol.
Les hauteurs de pose
Chaque famille de symboles arrive avec sa hauteur habituelle :
| Symbole | Hauteur |
|---|---|
| Prise de courant, prise multimédia | 25 cm |
| Interrupteur | 110 cm |
| Applique murale | 180 cm |
| Point lumineux | au plafond |
Changer la hauteur

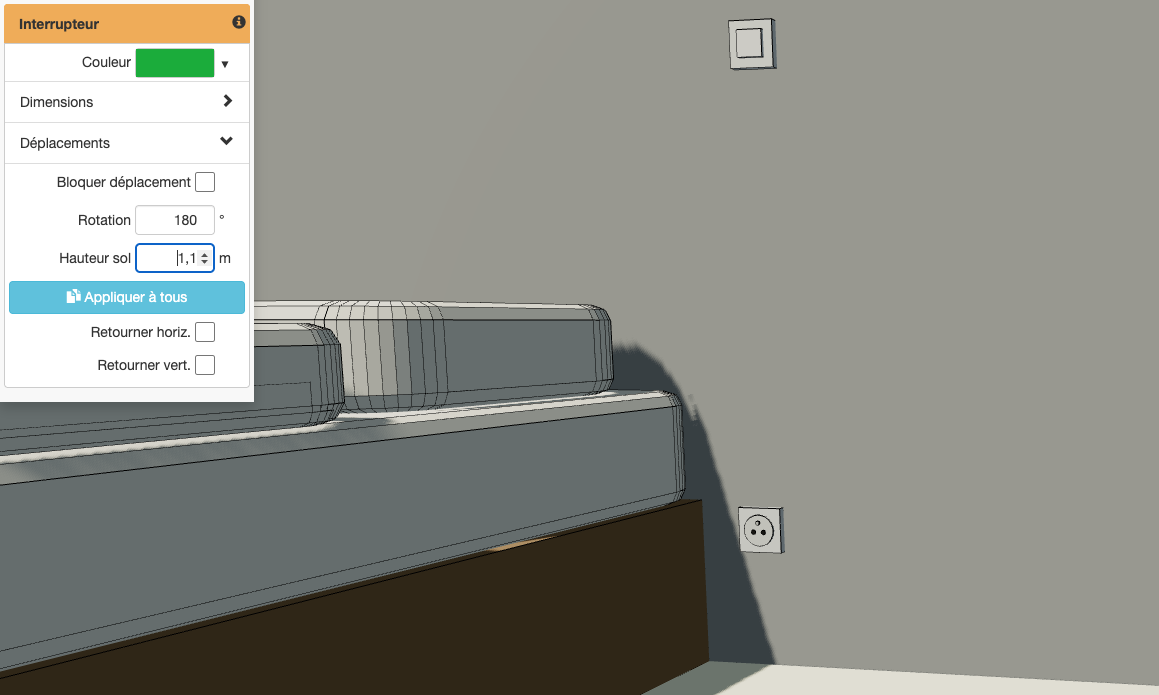

Sélectionnez le symbole : le champ Hauteur sol apparaît dans le menu de gauche, sur le plan comme en 3D. Saisissez la hauteur de pose voulue, mesurée depuis le sol fini de l'étage.
Juste en dessous, le bouton Appliquer à tous aligne toute la famille sur cette valeur : toutes les prises, ou tous les interrupteurs, sur tous les étages du plan. La hauteur devient également celle des symboles que vous poserez ensuite. C'est le moyen le plus rapide de passer toutes les prises de 25 à 30 cm, ou tous les interrupteurs à 90 cm.
Le rendu en 3D
En vue 3D, le symbole devient un appareillage : plaque, socle, alvéoles et broche de terre pour une prise, bascule pour un interrupteur, plafonnier rond ou barre sous le plafond pour un point lumineux.
Le dessin sur le plan en 2D, lui, reste le symbole normalisé du schéma électrique.
Une prise posée loin de tout mur, sur un îlot de cuisine par exemple, est dessinée debout à l'emplacement choisi.
Questions fréquentes
À quelle hauteur placer une prise ou un interrupteur ?
ArchiFacile pose les prises à 25 cm et les interrupteurs à 110 cm du sol, qui sont les hauteurs courantes. Modifiez la valeur dans le champ Hauteur sol, et propagez-la avec Appliquer à tous. Le détail de la norme NF C15-100 est résumé sur la page plan électrique.
Comment changer la hauteur de toutes mes prises en une fois ?
Sélectionnez une prise, réglez sa Hauteur sol, puis cliquez Appliquer à tous : toutes les prises du plan, sur tous les étages, prennent cette hauteur, ainsi que celles que vous ajouterez ensuite. Les interrupteurs et les autres objets ne sont pas touchés.
Comment poser une borne de recharge pour voiture électrique ?
La borne se trouve dans Électricité, catégorie Électricité autre, ainsi que dans Garage. Elle se colle au mur comme une prise, à 90 cm du sol, et affiche le circuit à prévoir ainsi que la portée de son câble : voir ajouter une borne de recharge.
Ma prise a disparu du plan, pourquoi ?
Vérifiez le menu Calques : si l'œil du calque Objets est fermé, tous les objets du plan sont masqués d'un coup, y compris les prises du calque Électricité (qui apparaît alors grisé). Réaffichez le calque Objets et votre prise réapparaît. Le fonctionnement complet est décrit sur la page des calques.
Mes prises apparaissent-elles en 3D ?
Oui. Ouvrez la vue 3D : les prises, interrupteurs et points lumineux sont appliqués contre le mur à leur hauteur de pose. Il n'y a rien à régler sur un plan déjà enregistré.
