Dessiner un tableau électrique

ArchiFacile dessine le tableau électrique de votre logement : le coffret, ses rangées, les modules qui s'y clipsent et les étiquettes de repérage. Le tableau se pose sur le plan comme un objet, à l'échelle réelle.

Poser le coffret

Dans le menu de gauche, ouvrez Électricité, puis Tableau électrique, et glissez le format voulu sur votre plan : d'une rangée de 6 modules à quatre rangées de 24.

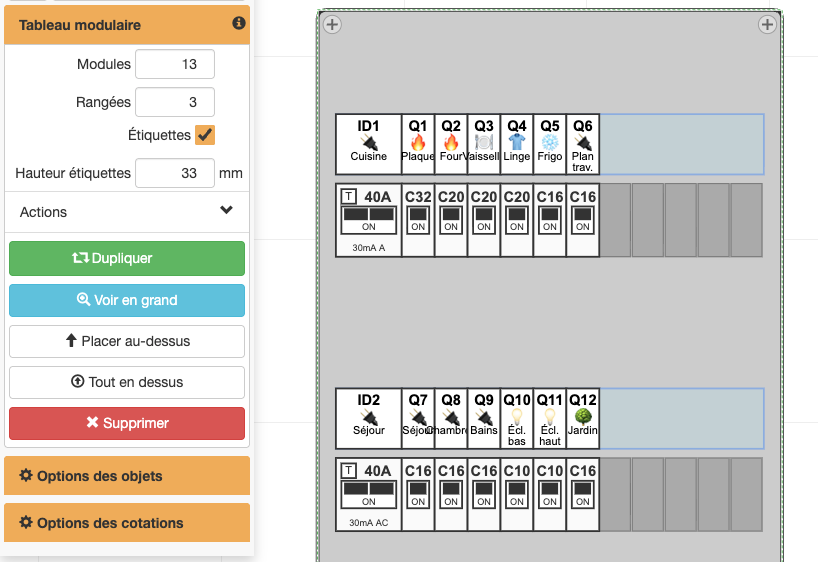

Une fois posé, deux champs suffisent à le redimensionner :

• Modules : le nombre d'emplacements par rangée.
• Rangées : le nombre de rangées du coffret.

La case Étiquettes réserve sous chaque rangée la bande de repérage, dont vous réglez la hauteur.

Ajouter les modules

Les disjoncteurs et les autres appareils se trouvent dans la même catégorie Tableau électrique. Glissez-les sur le coffret : ils se placent sur la rangée et se collent au module voisin, à la largeur normalisée d'un module DIN.

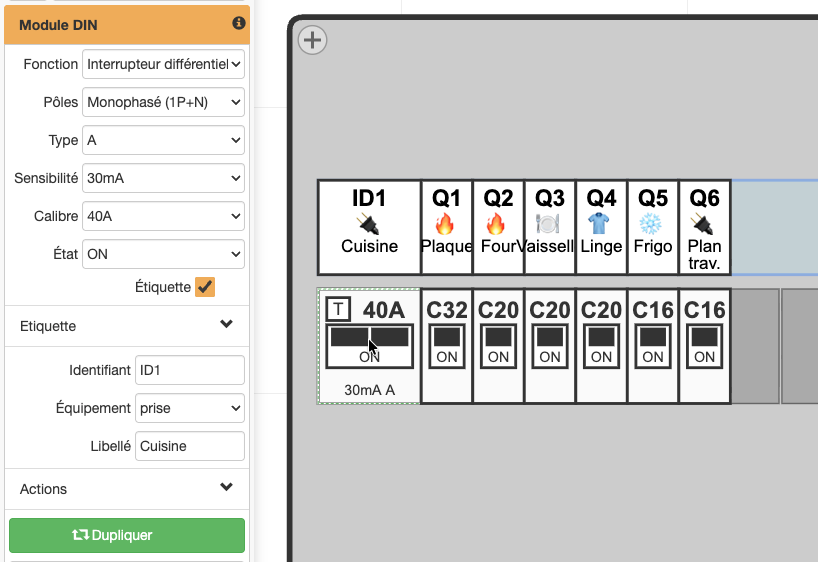

Chaque module se règle ensuite dans le menu de gauche :

• Fonction : disjoncteur, interrupteur différentiel, disjoncteur différentiel, interrupteur sectionneur, contacteur ou relais, prise électrique.
• Pôles : monophasé (1P+N), triphasé (3P ou 3P+N) ou tétrapolaire (4P). La largeur du module suit le nombre de pôles.
• Calibre et Courbe : le calibre s'affiche en gros sur le module, précédé de la courbe pour un disjoncteur.
• Sensibilité et Type, pour les différentiels : 30 mA, 300 mA, et le type de détection.
• État : le module est dessiné sur ON ou sur OFF.

Repérer les circuits

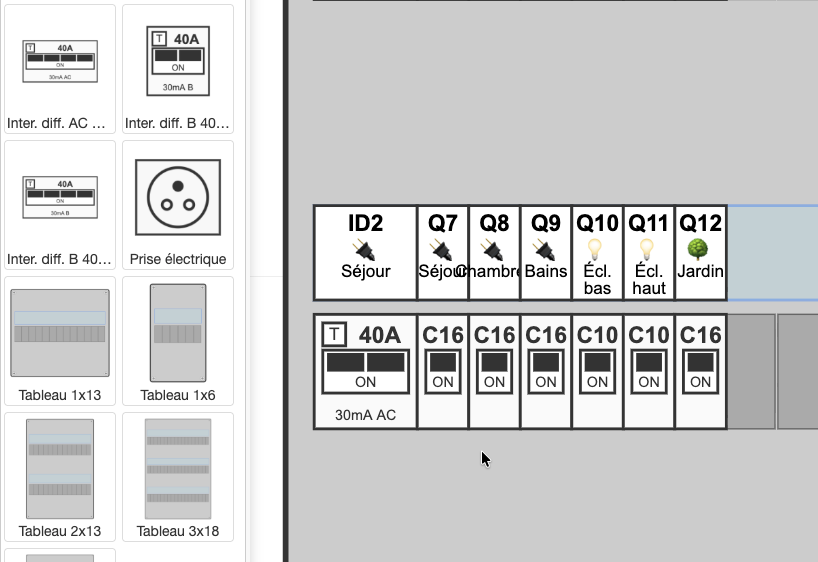

Cochez Étiquette sur un module pour lui donner un Identifiant (Q1, Q2), un Équipement parmi la liste courante et un Libellé libre. L'étiquette se dessine sous le module, avec un pictogramme rappelant l'équipement protégé.

Le tableau se lit alors comme un vrai schéma de répartition, prêt à être imprimé et collé dans le coffret.

Le circuit de recharge d'un véhicule électrique

Un circuit de borne de recharge demande une protection différentielle qui lui est réservée et qui détecte les courants continus. La catégorie propose les modules correspondants :

• Interrupteur différentiel type B 30 mA, en 2P et en 4P.
• Interrupteur différentiel type A avec détection 6 mA continu, mêmes formats.
• Disjoncteurs différentiels dédiés à la recharge, en 2P et en 4P.
• Disjoncteurs C40 monophasé et C20 ou C40 en 3P+N, pour les fortes puissances.

Questions fréquentes

Combien de modules prévoir dans mon tableau ?

Comptez un disjoncteur par circuit, un différentiel pour un groupe de circuits, et gardez au moins 20 % d'emplacements libres pour les évolutions. Le résumé de la norme NF C15-100 donne le nombre de circuits attendus selon la surface et les équipements.

Comment répartir les circuits sur les différentiels ?

Chaque interrupteur différentiel protège une série de disjoncteurs placés à sa droite sur la même rangée. Dessinez-les dans cet ordre : le différentiel en tête de rangée, puis les disjoncteurs des circuits qu'il protège.

Le tableau apparaît-il en 3D ?

Le tableau et ses modules sont dessinés en 2D, sur le plan. C'est la représentation utile pour un schéma de répartition.
