Batterie de stockage et onduleur

Une installation en autoconsommation ne se limite pas aux panneaux : l'onduleur convertit le courant continu qu'ils produisent, la batterie stocke ce qui n'est pas consommé tout de suite. Les deux se posent sur le plan, à leur encombrement réel, avec la place à réserver autour.

Poser une batterie

Dans le menu de gauche, ouvrez Électricité, puis Électricité autre, et glissez la batterie de stockage sur votre plan. Trois formats de départ correspondent aux trois façons dont ces coffrets se posent :

Montage	Encombrement de départ	Usage
Au sol	60 x 30 cm, 1,20 m de haut	le cas le plus courant, posé contre un mur
Mural	60 x 20 cm, 1,10 m de haut	coffret plat accroché à 30 cm du sol
Armoire ou rack 19"	60 x 60 cm, 1,40 m de haut	modules empilés dans une baie

Les dimensions restent modifiables : les modèles du marché vont du coffret mural mince à la tour de plus de 2 mètres.

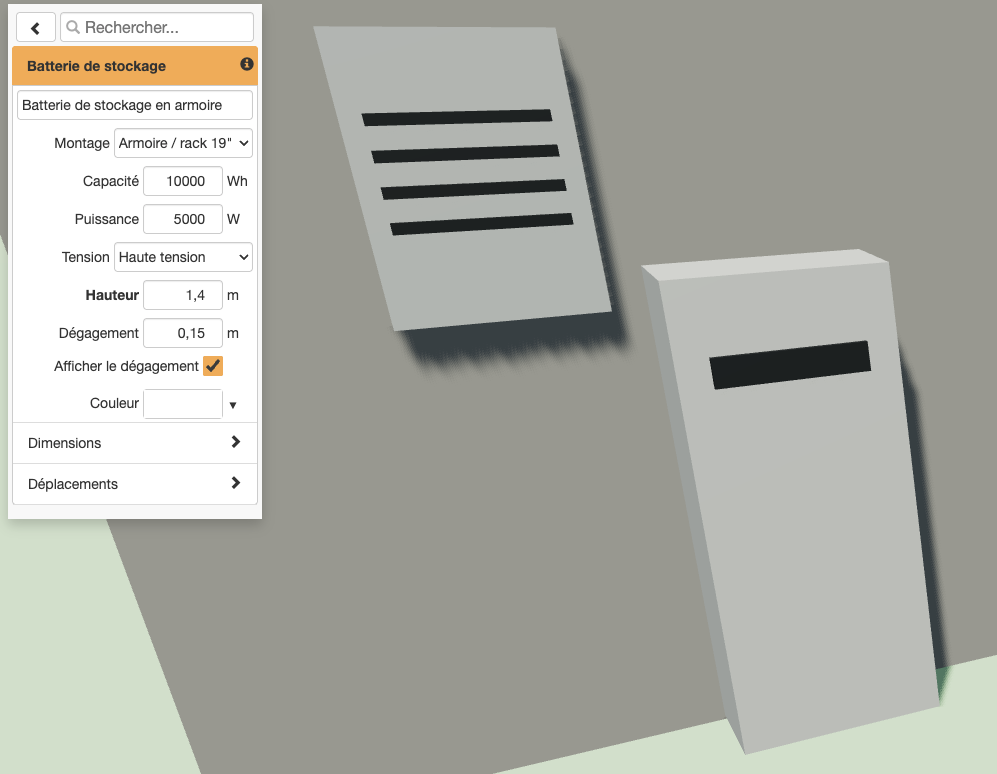

Le menu propose ensuite la Capacité en Wh, la Puissance de charge et de décharge en W, et la Tension de l'installation, haute tension ou basse tension 48 V. La capacité s'affiche sur le plan en kWh, par exemple 10 kWh pour 10 000 Wh.

Poser un onduleur

L'onduleur se trouve au même endroit, avec trois types :

• Onduleur réseau : convertit la production des panneaux pour la consommer ou l'injecter.
• Onduleur hybride : pilote en plus la charge et la décharge de la batterie. C'est celui qui accompagne un stockage.
• Micro-onduleur : un boîtier par panneau, posé derrière lui sur la toiture, donc sans emprise dans le local technique.

Le champ Réseau indique si l'installation est monophasée ou triphasée, et Puissance la puissance nominale en W, affichée en kW sur le plan.

La zone de dégagement

Un onduleur chauffe et une batterie demande de l'air : les fabricants imposent une distance libre autour du coffret. Le champ Dégagement la matérialise en pointillés sur le plan, 15 cm par défaut pour une batterie, 20 à 30 cm pour un onduleur.

C'est ce que le plan sert à vérifier : que le local technique, le garage ou le cellier accepte les coffrets et l'espace autour, avant d'aller plus loin. La case Afficher le dégagement masque le tracé une fois le choix arrêté.

Questions fréquentes

Quelle capacité de batterie choisir ?

Elle se dimensionne sur la consommation du soir et de la nuit, celle qui n'est pas couverte par la production. Pour une maison, les installations courantes vont de 5 à 15 kWh. Une capacité plus grande stocke un surplus qui ne sera pas forcément consommé avant le retour du soleil.

Où placer l'onduleur ?

Au sec, ventilé, et aussi près que possible du tableau électrique et de la batterie : garage, cellier ou local technique. Comptez sa zone de dégagement, et une hauteur de fixation qui laisse l'écran lisible. Le micro-onduleur, lui, reste sur la toiture avec son panneau.

Comment représenter une installation en autoconsommation complète ?

Posez les panneaux solaires sur la toiture ou le terrain, l'onduleur et la batterie dans le local technique, et le circuit correspondant dans le tableau électrique. Si vous rechargez une voiture, ajoutez la borne de recharge.

La batterie apparaît-elle en 3D ?

Oui, batterie et onduleur sont dessinés en volume à leur hauteur d'installation, comme les autres équipements électriques.
