Plan d'installation de chantier

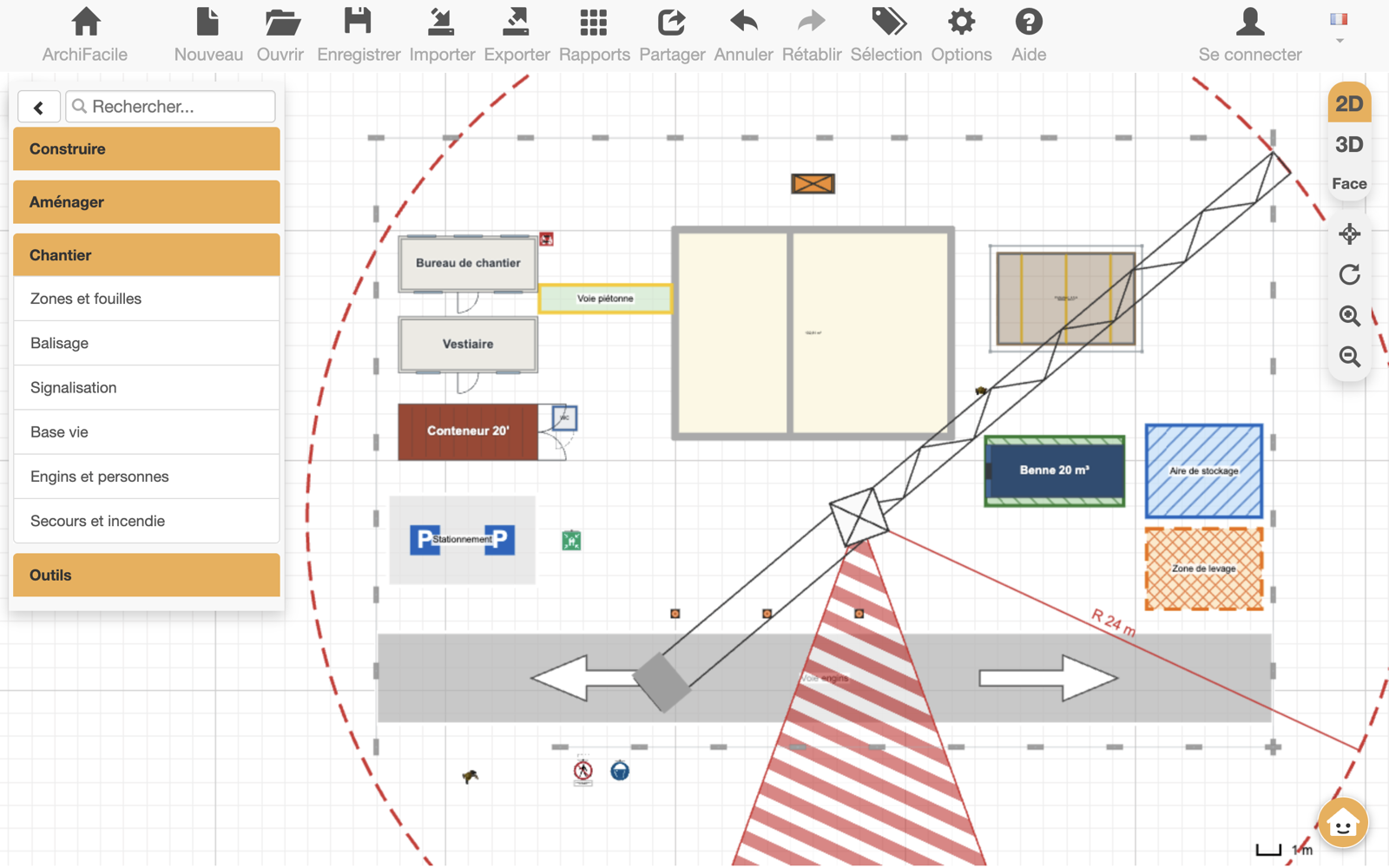

ArchiFacile dessine les plans d'installation de chantier (PIC), les plans de circulation et les plans de prévention : zones au sol, fouilles, ligne électrique aérienne, balisage, panneaux de signalisation, base vie, engins, grue, nacelles et équipements de secours. Tous ces objets sont représentés sur le plan en 2D et en volume dans la vue 3D.

Afficher la section Chantier

Les objets de chantier sont réunis dans la section Chantier du menu de gauche, masquée par défaut. Pour l'afficher :

1. Cliquez sur Options dans le menu du haut.
2. Dans l'onglet Affichage, rubrique Menus, cochez la case Chantier.
3. Cliquez sur OK.

La section apparaît dans le menu de gauche, entre Aménager et Outils, avec six rubriques : Zones et fouilles, Balisage, Signalisation, Base vie, Engins et personnes, Secours et incendie. Le réglage est mémorisé par votre navigateur : sur un autre ordinateur ou un autre navigateur, cochez à nouveau la case.

Sans afficher la section, vous trouvez aussi chaque objet avec la recherche du menu de gauche : cône, extincteur, panneau, fouille, grue, pelle, camion, ligne, bungalow, benne...

Ces objets sont disponibles dans toutes les versions d'ArchiFacile. Dans la version gratuite, un plan est limité à 30 objets ; les zones, les fouilles et les balisages linéaires, qui se tracent comme des formes, n'entrent pas dans ce compte.

Zones de circulation et de stockage

La rubrique Zones et fouilles propose huit zones : voie piétonne, voie engins, zone d'exclusion, aire de recul, zone de levage, aire de stockage, tri des déchets et stationnement.

Cliquez sur la vignette, puis cliquez et faites glisser sur le plan pour tracer la zone. Déplacez ensuite ses points pour lui donner un autre contour. Le nom du type s'affiche dans la zone, et vous pouvez le remplacer par votre propre nom.

Dans le menu de gauche, réglez :

• le Type de zone, qui reprend les couleurs et le motif du type choisi ;
• la Couleur du fond, le Motif (zébré, hachures, hachures inversées, quadrillage), sa couleur, son échelle et l'Opacité ;
• la Bordure : continue, pointillée ou aucune, avec sa couleur et son épaisseur ;
• la Circulation : sens unique ou double sens, dessiné par des flèches dans la zone.

Fouilles et tranchées

Cinq modèles : fouille en talus, fouille blindée, tranchée blindée, trou avec couvercle et trou avec garde-corps.

Le contour que vous dessinez est le fond de la fouille. Pour une fouille en talus, la tête du talus se calcule vers l'extérieur selon la Pente, 40° par défaut. Réglez aussi :

• la Profondeur et le type de parois : talus, parois verticales ou parois blindées ;
• la protection : garde-corps, couvercle ou aucune, et le Recul du garde-corps par rapport au bord ;
• la Zone de recul, tracée en pointillé rouge autour de la fouille ;
• le Foisonnement, en pourcentage.

La case Cote et volume affiche sur le plan la profondeur et le volume de déblai en m³, ainsi que le volume foisonné. Pour une fouille de 1,20 m ou plus sans blindage, hors talus de moins de 45°, le menu de gauche rappelle les règles de blindage du Québec et de la France.

En vue 3D, une fouille posée au rez-de-chaussée creuse le terrain, avec son blindage, ses étais, son couvercle ou son garde-corps.

Ligne électrique aérienne

La rubrique Zones et fouilles propose aussi la Ligne électrique aérienne. Cliquez sur la vignette, puis cliquez et faites glisser sur le plan pour tracer la ligne. Pour suivre votre tracé, déplacez ses points ou cliquez-glissez sur la ligne pour en ajouter. Un poteau se place à chaque point, et des poteaux intermédiaires s'ajoutent quand l'écart dépasse la Portée max.

Autour des conducteurs, ArchiFacile dessine la distance d'approche à respecter : une bande zébrée sur le plan, avec la distance inscrite sur chaque portée (par exemple « 20 kV : 3 m »), et une gaine translucide en vue 3D, pour vérifier qu'aucune flèche de grue ni aucun bras d'engin n'y entre.

Dans le menu de gauche, réglez :

• la Tension, choisie parmi les réseaux de France (basse tension, 20, 63, 90, 225 et 400 kV) et du Québec (25, 69, 120, 161, 230, 315 et 735 kV). La distance de sécurité suit le règlement du pays du réseau : en France, 3 m jusqu'à 50 kV et 5 m au-delà ; au Québec, 3 m sous 125 kV, puis 5, 8 ou 12 m selon la tension ;
• la Garde au sol, hauteur des câbles à leur point le plus bas, l'écart Entre phases et la Portée max entre deux poteaux ;
• la Distance sécurité, à saisir pour une valeur plus grande, par exemple pour tenir compte du balancement des câbles. Changer de tension la remet à la valeur du règlement ;
• la case Volume de sécurité, qui affiche ou masque la bande et la gaine.

Balisage

La rubrique Balisage contient deux familles :

• Les balises : cône de signalisation, petit cône, baril, balise de délimitation et séparateur plastique. Elles se posent comme un objet ; leur couleur se règle sur le plan, leur hauteur en vue 3D.
• Les clôtures et barrières : clôture de chantier mobile, barrière Vauban, garde-corps de chantier, rubalise sur piquets, filet de balisage et glissière béton. Déposée sur le plan, la clôture forme un premier tronçon de 3 m : déplacez ses points, ou cliquez-glissez sur la ligne pour en ajouter, jusqu'à suivre votre tracé. Réglez sa hauteur, ses poteaux, ses socles (plots béton ou pieds de barrière) et ses couleurs. En vue 3D, la case Suivre le terrain lui fait épouser le relief.

Panneaux de signalisation

La rubrique Signalisation propose 45 panneaux :

• Obligation : casque, gilet, chaussures, lunettes, harnais, protection auditive, gants, écran facial, protection respiratoire ;
• Danger : chute, chute d'objets, danger électrique, lignes électriques, charge suspendue, engins, chargeuse, camion-grue, grue mobile, obstacle au sol, sol glissant, surface chaude, écrasement des mains, produits toxiques, inflammables et corrosifs, silice, aire de recul, danger général ;
• Interdiction : chantier interdit au public, accès interdit, défense de fumer, flamme nue interdite, interdit aux chariots ;
• Évacuation et secours : point de rassemblement, sortie de secours, premiers secours, extincteur ;
• Circulation : arrêt, limitation de vitesse, 10 km/h, lentement, travaux ;
• Affichage : panneau de permis de construire, affiche amiante, accueil SST.

Le panneau de permis de construire reprend le format réglementaire (1,20 × 0,80 m) : complétez ses mentions dans le champ Texte.

Chaque panneau arrive sur son support habituel : sur poteau, sur pied lesté, sur chevalet ou fixé au mur. Déposé près d'un mur, un panneau fixé au mur s'y colle et s'oriente tout seul.

Sur le plan, le panneau est dessiné vu de dessus, à sa taille réelle, et son pictogramme est reproduit devant lui à une taille lisible, réglable dans Taille 2D. En vue 3D, il apparaît à sa hauteur de pose.

Dans le menu de gauche, vous pouvez changer de modèle dans la liste, passer la face Avec pictogramme ou en Texte seul, choisir un autre pictogramme de sécurité avec le bouton Changer le pictogramme, et ajouter un Texte sous le pictogramme. Se règlent aussi la forme du panneau, sa Largeur, son Fond, son support, sa Hauteur pose et la case Double face.

Base vie

La rubrique Base vie contient les bungalows (bureau, vestiaire, réfectoire, sanitaires), les roulottes de chantier de 10 × 20 et 10 × 40 pieds, la toilette chimique, les bennes à chaîne et à crochet de 7 à 30 m³, les conteneurs de 20 et 40 pieds, l'armoire électrique de chantier et le laveur de roues.

Sur le plan, chaque élément porte son libellé : l'usage d'un bungalow, le volume d'une benne, recalculé si vous la redimensionnez. Vous pouvez le remplacer dans le champ Nom. Pour un bungalow ou une roulotte, réglez l'Usage, la Hauteur plancher et la case 2 niveaux, qui empile une seconde cabine en vue 3D.

Engins de chantier

La rubrique Engins et personnes propose 15 engins, dessinés vus de dessus sur le plan et en volume dans la vue 3D :

• Terrassement : pelle mécanique, mini-pelle, pelle sur pneus, chargeuse sur roues, rouleau compacteur ;
• Camions : camion-benne, camion toupie, camion plateau, camion-citerne, camion à crochet et camion à chaînes ;
• Levage : grue mobile, camion-grue, chariot télescopique, chariot élévateur.

Dans le menu de gauche, changez de modèle dans la liste et réglez la position de l'engin : Orientation de la tourelle, Déploiement du bras, Longueur flèche et Relevage d'une grue, Stabilisateurs déployés, Levage des fourches, Benne levée. Un camion à crochet ou à chaînes peut porter une benne de la base vie : choisissez-la dans Chargement.

La case Zone d'évolution trace le cercle balayé par l'engin. Son Rayon est calculé d'après la portée de la machine ; saisissez votre propre valeur pour une zone limitée. Comme pour la grue à tour, la case Secteur interdit de survol ajoute un secteur zébré, réglé par son Début et son Angle.

Grue, nacelles et personnes

• Rayon de grue : un cercle autour du mât, dont vous réglez le Rayon d'action. La case Secteur interdit de survol ajoute un secteur zébré, dont vous réglez l'Angle ; il s'oriente en tournant l'objet.
• Grue à tour : le même rayon, avec la grue elle-même en vue 3D. Réglez la hauteur Sous crochet, la Contre-flèche et l'Orientation de la flèche.
• Nacelles : nacelle ciseaux et nacelle articulée, dont vous réglez la hauteur du Plancher. Pour l'articulée, réglez aussi le Déport et la Rotation du bras ; la case Enveloppe de travail trace sa portée maximale.
• Travailleur en EPI et signaleur routier, avec son panneau ARRÊT et LENTEMENT, pour donner l'échelle et montrer les postes de travail.

Secours et incendie

La rubrique Secours et incendie réunit les extincteurs (muraux, sur pied, en armoire, sur roues), le robinet d'incendie armé (RIA), le poteau d'incendie, la borne-fontaine, la bouche d'incendie, la colonne sèche, le déclencheur manuel d'alarme, la couverture anti-feu, le défibrillateur (DAE), l'armoire de premiers secours, la douche de sécurité et le rince-œil. Ils se trouvent aussi dans Aménager > Symboles > Sécurité.

Les appareils muraux se collent au mur, comme les prises et interrupteurs, à leur hauteur de pose : la poignée d'un extincteur est à 1,20 m. Le champ Hauteur sol la modifie, et Appliquer à tous l'étend à tous les appareils de la même famille.

Sur le plan, l'appareil est dessiné par son pictogramme normalisé. Dans le menu de gauche, choisissez l'Équipement, le Montage et le Type d'extincteur. La case Zone couverte trace le cercle d'action de l'appareil, dont vous réglez le Rayon.

Le chantier en 3D

Cliquez sur 3D en haut à droite pour voir votre installation en volume : les fouilles creusent le terrain, la grue se dresse avec sa flèche et son contrepoids, les engins, bungalows, bennes, clôtures, panneaux et équipements de secours apparaissent à leurs dimensions réelles, et la ligne électrique aérienne s'entoure de sa gaine de sécurité. Les zones deviennent des marquages au sol.

Questions fréquentes

Je ne trouve pas les objets de chantier dans le menu de gauche
La section Chantier est masquée par défaut. Cliquez sur Options, puis dans l'onglet Affichage, rubrique Menus, cochez Chantier et validez. Vous pouvez aussi taper le nom de l'objet dans la recherche du menu de gauche.

Comment représenter le rayon d'action d'une grue ?
Dans Chantier > Engins et personnes, posez un Rayon de grue ou une Grue à tour à l'emplacement du mât, puis saisissez le Rayon d'action dans le menu de gauche. Cochez Secteur interdit de survol pour marquer la zone à ne pas survoler.

Comment représenter la distance de sécurité d'une ligne électrique ?
Dans Chantier > Zones et fouilles, tracez une Ligne électrique aérienne et choisissez sa Tension : la distance d'approche du règlement français ou québécois s'affiche autour des câbles, en 2D et en 3D.

Comment montrer la zone d'évolution d'une pelle ou d'une grue mobile ?
Posez l'engin depuis Chantier > Engins et personnes, puis cochez Zone d'évolution dans le menu de gauche. Le rayon est calculé d'après la portée de l'engin ; vous pouvez saisir votre propre valeur.

Comment calculer le volume de déblai d'une fouille ?
Sélectionnez la fouille et cochez Cote et volume : le plan affiche la profondeur et le volume de déblai en m³. Indiquez un Foisonnement pour obtenir aussi le volume foisonné.

Comment dessiner une voie de circulation à sens unique ?
Tracez une Voie engins ou une Voie piétonne, puis choisissez Sens unique dans le réglage Circulation. Si les flèches pointent dans le mauvais sens, choisissez Sens unique inversé.

Les objets de chantier apparaissent-ils en 3D ?
Oui. Les fouilles creusent le terrain, les panneaux, bungalows, bennes, grues, nacelles et équipements de secours apparaissent en volume, et les zones deviennent des marquages au sol.
