Les escaliers

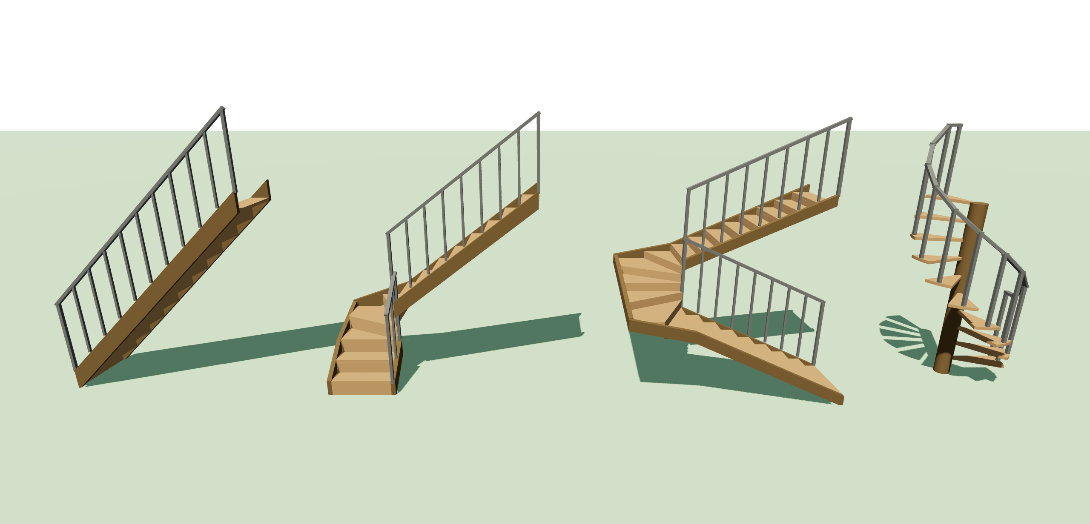

ArchiFacile propose quatre escaliers paramétrables : droit, quart tournant, demi tournant et colimaçon. Chacun se dessine sur le plan en 2D et se construit en volume dans la vue 3D, avec ses marches et sa rampe.

Ajouter un escalier

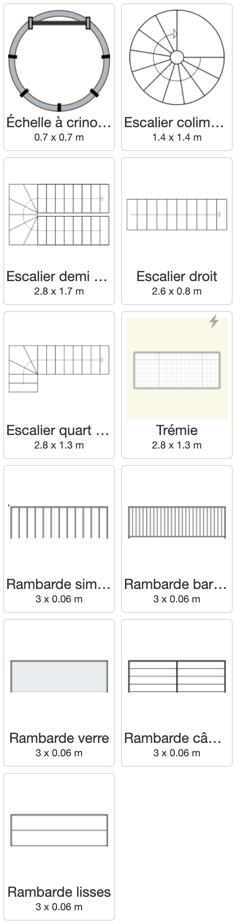

Ouvrez le menu Escaliers et garde-corps dans la barre de gauche, puis glissez sur votre plan l'escalier voulu. Le même menu contient la Trémie, les rambardes et l'échelle à crinoline.

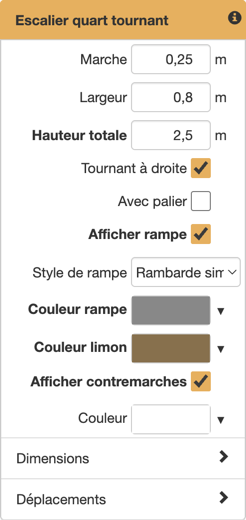

Sélectionnez ensuite l'escalier : tous ses réglages apparaissent dans le menu de gauche.

Les réglages communs

• Marche : la profondeur d'une marche, le giron, 25 cm par défaut. Le nombre de marches en découle : la longueur de l'escalier est divisée par cette valeur, arrondie au plus proche. Pour obtenir une marche de plus, allongez l'escalier ou réduisez le giron.
• Longueur et Largeur : l'encombrement de l'escalier sur le plan.
• Hauteur totale : la hauteur à gravir, du sol de départ au sol d'arrivée. Tant que vous ne l'avez pas réglée, elle reprend la hauteur de l'étage. Les marches se répartissent sur cette hauteur, et le dessus de la dernière arrive exactement au niveau visé.
• Voir sens de montée : affiche la flèche de montée sur le plan.
• Inverser la montée : échange le départ et l'arrivée. L'escalier garde exactement sa place sur le plan, seule la flèche change de bout, et en 3D il monte dans l'autre sens. Sur un escalier en colimaçon, c'est Tournant à droite qui retourne la montée.
• Couleur : la couleur des marches.

La Hauteur totale, la rampe et les contremarches ne concernent que le volume : ces réglages apparaissent dans le menu quand vous passez en vue 3D.

Escalier droit

La Longueur donne la montée, la Largeur donne l'emmarchement. Avec le giron par défaut, un escalier de 2,60 m compte dix marches.

Escalier quart tournant et demi tournant

Ces deux escaliers ajoutent un virage entre deux volées.

• Emmarchement : la largeur de la volée, de 40 cm à 1,50 m.
• Tournant à droite : le sens du virage. Décochez la case pour tourner à gauche.
• Avec palier : cochée, le virage est un palier plat. Décochée, il est occupé par des marches balancées, trois dans un quart tournant, six dans un demi tournant.
• Longueur et Largeur, dans le groupe Dimensions : l'encombrement total de l'escalier, virage compris.

La hauteur se répartit sur l'ensemble : les volées et le virage montent d'une seule et même hauteur de marche.

Mettre le virage en haut de l'escalier

Un quart tournant part par défaut de la volée du bas et prend son virage juste après : le virage est donc en bas, au départ. Pour l'avoir en haut, juste avant l'arrivée à l'étage, cochez Inverser la montée. L'escalier ne bouge pas d'un millimètre sur le plan, mais la flèche part de l'autre bout et la 3D monte dans l'autre sens.

Une fois la montée inversée, le virage se prend à gauche alors que Tournant à droite est coché, et inversement : c'est le même escalier, simplement parcouru depuis l'autre bout.

Escalier colimaçon

• Diamètre : le diamètre hors tout, qui fixe aussi la place occupée sur le plan.
• Noyau : le diamètre du fût central.
• Départ et Arrivée : les angles de la première et de la dernière marche, de 0 à 270 degrés par défaut, soit trois quarts de tour.
• Marches : l'angle occupé par une marche, 27 degrés par défaut, ce qui donne dix marches pour trois quarts de tour.

En 3D, le colimaçon montre son fût central, ses marches en éventail et sa rampe hélicoïdale, aux angles réglés sur le plan.

La rampe et les contremarches

Ces réglages s'affichent en vue 3D :

• Afficher rampe : ajoute la main courante et son garde-corps le long de la montée.
• Style de rampe : Rambarde simple, Rambarde barreaux, Rambarde verre, Rambarde câbles, Rambarde lisses ou Garde-corps industriel.
• Couleur rampe et Couleur limon, remplacée par Couleur noyau sur le colimaçon.
• Afficher contremarches : ferme la face verticale entre deux marches. Un colimaçon n'en a pas.

Percer le plancher de l'étage

Un escalier ne perce pas le plancher tout seul : c'est le rôle de la trémie, l'ouverture pratiquée dans le plancher de l'étage supérieur pour laisser passer l'escalier.

La solution la plus simple : la laisser se créer toute seule. Au moment d'ajouter un étage, la case Créer les trémies pour les escaliers est cochée par défaut : ArchiFacile place alors une trémie au bon endroit pour chaque escalier existant. Voir ajouter des étages.

Pour la tracer vous-même, placez-vous sur l'étage du dessus, celui dont le plancher doit être percé. Prenez l'outil Trémie dans le menu Escaliers et garde-corps, puis dessinez son contour comme vous dessineriez une pièce. La trémie est une pièce d'un type particulier : elle représente un vide, sa surface est donc déduite de la surface habitable et du plancher, en 3D comme dans les rapports.

Pour l'ajuster à l'escalier, sélectionnez l'escalier et utilisez les champs Longueur et Largeur du groupe Dimensions (escaliers quart tournant, demi tournant et en coupe). Ils donnent l'encombrement à réserver dans le plancher, sur lequel vous calez ensuite le contour de la trémie.

Escalier vu en coupe

Pour représenter un escalier sur un plan de coupe, utilisez l'escalier du menu Coupe et façade, qui le dessine vu de côté. Voir dessiner une coupe.

Questions fréquentes

Comment changer le nombre de marches ?
Le nombre de marches n'est pas saisi directement : il se déduit de la longueur de l'escalier et du champ Marche, la profondeur d'une marche. Réduisez le giron ou allongez l'escalier pour en obtenir davantage.

Je n'arrive pas à ajouter une trémie, la sélection est verrouillée
La pièce sur laquelle vous dessinez est probablement bloquée. Sélectionnez-la : si elle apparaît en orange, décochez Bloquer objets dans le menu de gauche, puis retracez la trémie.

La surface de mon étage a diminué après avoir ajouté la trémie
C'est le comportement attendu : une trémie est un vide, sa surface est retirée de celle de l'étage.

Je ne trouve pas la hauteur de mon escalier
Le champ Hauteur totale n'apparaît qu'en vue 3D, comme les réglages de rampe et de contremarches. Cliquez sur le bouton 3D en haut à droite, puis sélectionnez l'escalier.

Mon escalier ne monte pas jusqu'à l'étage
Réglez sa Hauteur totale sur la hauteur à gravir. Le dessus de la dernière marche arrive alors exactement à ce niveau.

Comment changer le côté du virage de mon escalier ?
Sur un quart ou un demi tournant, décochez Tournant à droite pour que le virage parte à gauche. Pour orienter ensuite l'escalier sur le plan, utilisez le champ Rotation du groupe Déplacements.

Comment inverser le sens de montée, mettre le virage en haut plutôt qu'en bas ?
Cochez Inverser la montée dans les réglages de l'escalier. Le départ et l'arrivée s'échangent, l'escalier garde sa place sur le plan. Sur un colimaçon, c'est Tournant à droite qui retourne la montée.

Mon escalier en colimaçon apparaît-il en 3D ?
Oui, avec son fût, ses marches et sa rampe. Réglez sa Hauteur totale et son Style de rampe en vue 3D.
